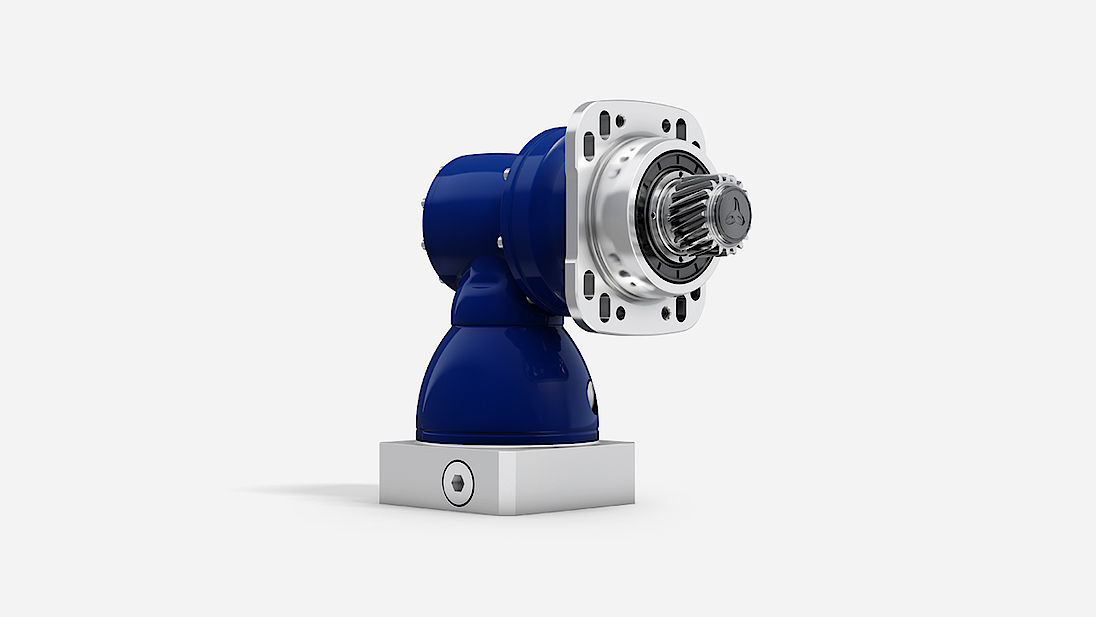

XPK+ 准双曲面齿轮箱

XPK+ 准双曲面齿轮箱

产品简介:

立即咨询

产品介绍

紧凑设计中实现高功率与高精度

先进型行星齿轮箱现可供准双曲面齿轮箱的直角版本 XPK+。与正交伞齿齿轮箱相比,准双曲面齿轮箱的轴向偏差允许一个截面具有更高的速比(速比 i = 3 – 10)和更高的扭矩。高力矩密度可实现极为紧凑且节省空间的设计。齿轮箱的齿啮合频率和高扭转刚度也令人眼前一亮,因为它们可确保更高的定位精度和极其平稳的运行。




XPK+
MF
版本

速比

i

12 - 1000

尺寸数

4

最大扭转回程间隙

jt [arcmin]

标准 ≤ 4 /
定制 ≤ 2

扭转刚度

Ct21 [Nm/armin]

11 - 226

最大力矩

T [Nm]

80 - 2520

最大输入转速

n1Max [rpm]

7500

最大侧倾力矩

M2KMax [Nm]

3256
