产品介绍

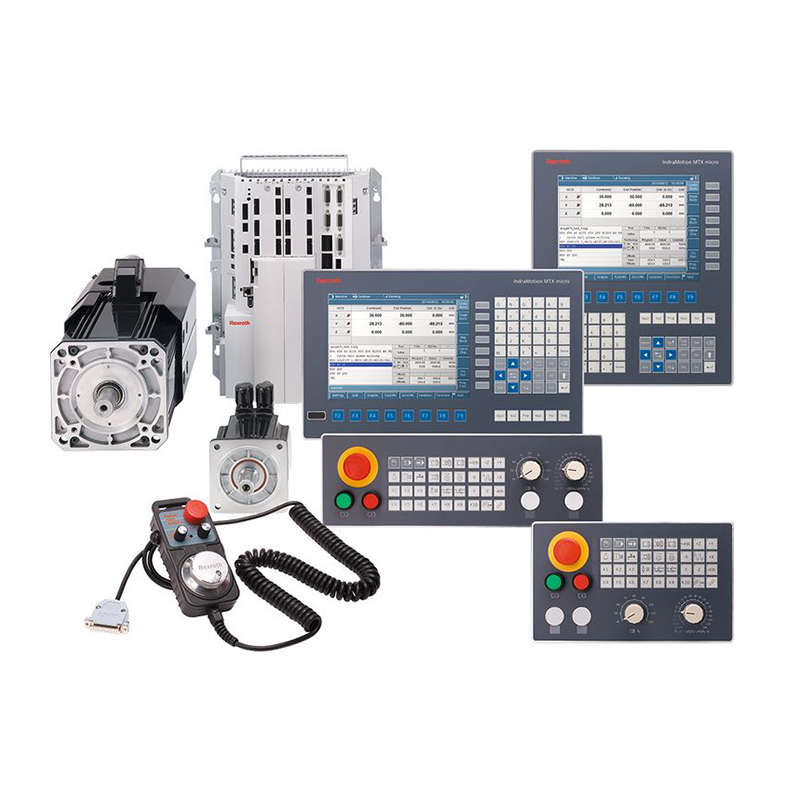

MTX micro 是力士乐的高性能、具有成本效益的紧凑型数控系统，用于标准车床和铣床。由自定义的操作面板和紧凑型多轴控制单元组成，具有强大的数控及 PLC 控制功能。
MTX micro 是理想的数控系统，可用于实现以下功能：
|
类型 |
MTX micro | |
|
车削 |
● | |
|
铣 |
● | |
|
钻 |
● | |
|
研磨 |
● | |
|
分段冲裁，射流切割 |
● | |
|
类型 |
MTX micro | ||
|
标准轴数 |
3/4 • | ||
|
最大轴数 |
12 ○ | ||
|
最大样条数 |
4 • | ||
|
独立信道的标准数量 |
2 • | ||
|
独立信道的最大数量 |
2 • | ||
|
每个信道内插轴的标准数量 |
4 • | ||
|
每个信道内插轴的最大数量 |
根据出口商品目录（欧盟条例）I C 部分 2D002 项，此选件需要出口许可证。 |
5 ○ | |
|
线性轴 |
● | ||
|
旋转轴 |
● | ||
|
不断转动的轴旋转 |
● | ||
|
Hirth 轴 |
● | ||
|
主轴/C 轴开关 |
● | ||
|
每个信道台架组的最大数量 |
1 | ||
|
通道无关的轴传输 |
● | ||
|
凸轮盘 |
● | ||
|
通过电齿轮耦合主轴 |
● | ||
|
软件限制 |
● | ||
|
主轴同步 |
● | ||
|
轴特定的加加速度限制 |
● | ||
|
类型 |
MTX micro | |
|
直线插补 |
● | |
|
带/不带精确停止的线性插补 |
● | |
|
通过半径和中心编程的环形内插法，螺旋插补法 |
● | |
|
带切向入口的圆形插补 |
● | |
|
快速分解循环 |
● | |
|
螺纹切削 |
● | |
|
圆柱面变换 |
● | |
|
C 轴转换 |
● | |
|
NC程序预处理，预读 |
最多 1000 块• | |
|
样条插补 C1 + C2 连续三次样条，B 样条，NURBS |
● | |
|
纳米分辨率 |
● | |
|
类型 |
MTX micro | |
|
毫米/分钟或英寸/分钟进给 |
● | |
|
时间编程 |
● | |
|
每转进给速率 |
● | |
|
恒定切削速度 |
● | |
|
限位 |
● | |
|
扭矩减小 |
● | |
|
类型 |
MTX micro | |
|
镜像、定比、旋转 |
● | |
|
零偏移 |
● | |
|
可通过 CPL 编程补偿和零偏移 |
● | |
|
布局 (FRAMES) |
● | |
|
2D 路径补偿 |
● | |
|
带平面开关的补偿 |
● | |
|
切向刀具引导 |
● |
|
|
类型 |
MTX micro | |
|
集成了灵活的工具管理 |
● | |
|
可配置的工具数据库 |
● | |
|
可自由定义的工具补偿（长度、半径、切削位置、用户数据） |
● | |
|
附加工具校正（D 校正） |
● | |
|
访问 PLC 中的工具数据 |
● | |
|
访问 CNC 中的工具数据 |
● | |
|
类型 |
MTX micro | |
|
部件程序开发 (DIN ISO 66025, RS 274) |
● | |
|
高级语言编程，CPL（客户编程语言） |
● | |
|
CNC RAM |
MB |
64 |
|
静态存储器 |
MB |
4 |
|
最大部件程序尺寸 |
MB |
8 |
| 标准 | ||
|
CF卡数据存储 |
● | |
|
类型 |
MTX micro | |
|
车削 |
● | |
|
铣 |
● | |
|
钻 |
● |
|
|
类型 |
MTX micro | |
|
停留时间（秒） |
● | |
|
加速度编程，环路增益编程 |
● | |
|
通过 NC 程序复位 |
● | |
|
绝对尺寸，相对尺寸 |
● | |
|
切换英寸和毫米 |
● | |
|
探针，静态/真实测量 |
● | |
|
通过 Sercos 协议读取过程和驱动数据 |
● | |
|
倒圆和倒角 |
● | |
|
带样条的圆角 |
● | |
|
激光功率控制 |
● | |
|
数字化 |
● | |
|
由 PLC 定义的 NC 块 |
● | |
|
类型 |
MTX micro | |
|
重启 NC 程序/搜索块 |
● | |
|
试运行 |
● | |
|
从轮廓缩回并返回至轮廓 |
● | |
|
追溯功能：越过轮廓 |
● | |
|
类型 |
MTX micro | |
|
集成 PLC：IndraLogic |
● | |
|
编程语言符合 IEC 61131-3 (IL, LD, CFC, ST, SFC, FBD) |
● | |
|
PLC 程序存储器 |
MB |
2 |
|
本地/板载输入/输出的数量 |
32/16 • | |
|
本地/板载输入/输出的最大数量 |
96 E/48 A ○ | |
|
高速输入/输出的数量 |
8/8 • | |
|
现场总线输入/输出的数量 |
Byte |
8192 8192 |
|
多任务 |
● | |
|
PLC 任务的最大数量 |
2 | |
|
类型 |
MTX micro | |
|
集成的跨系统工程框架 IndraWorks |
○ | |
|
纯文本中的说明和错误信息 |
● | |
|
集成驱动配置 |
● | |
|
驱动示波器 |
○ | |
|
集成 PLC 配置 |
○ | |
|
逻辑分析器 |
○ | |
|
圆形形状测试 |
○ | |
|
时钟时间分析 MTX cta |
○ | |
|
能量分析 MTX ega |
○ | |
|
MTX Micro Trainer 培训计划 |
○ | |
|
图例 |
|
• 标准 |
|
○ 选项 |
|
■ 可 PC 结合使用的选项 |
|
▢ 带 IndraDrive的选项 |
