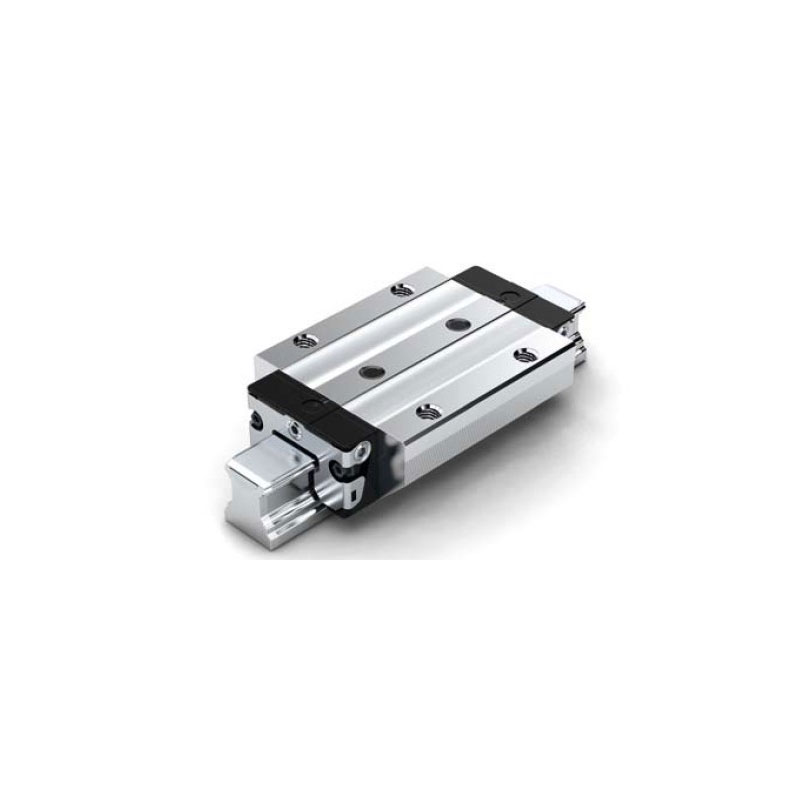

REXROTH拼接导轨

REXROTH拼接导轨

产品简介:

REXROTH拼接导轨

立即咨询

产品介绍

REXROTH拼接导轨|力士乐拼接导轨|STAR拼接导轨

常规单根长度四米左右力士乐拼接导轨超长导轨

亦可定制拼接导轨

超常规长度(单根长度大于四米)请咨询!

拼接导轨说明

属于同一拼接导轨的各段导轨可以通过包装上的标签识别

同一拼接导轨的千段都有同样的序列号

拼接标号在导轨的表面

拼接导轨订货举例:

(1)分3段对接
(2)三段长度尽量选最大值(根据:接口越少越好),但尽量不要等长(根据:等长将使两侧导轨接口在同一个位置,会影响使用),中间2个接口两侧的安装孔间距尽量保证与标准孔距相等(根据:预先打安装孔时比较方便。例如55规格孔间距为120,那么接口两侧端面到各自相邻安装孔的距离之和也应是120为佳)。
(3)接口断面不可倒角(根据:倒角将使对接后滚珠滚道出现沟坑,影响运行)
因此,假设完整型号是R160550333/7000,三段对接长度推荐为2960(T1=20,T2=60)+3000(T1=T2=60)+1040(T1=20,T2=60)。如无特殊要求,一般会秉着省料及方便加工、运输等原则根据库存情况自行设定。
