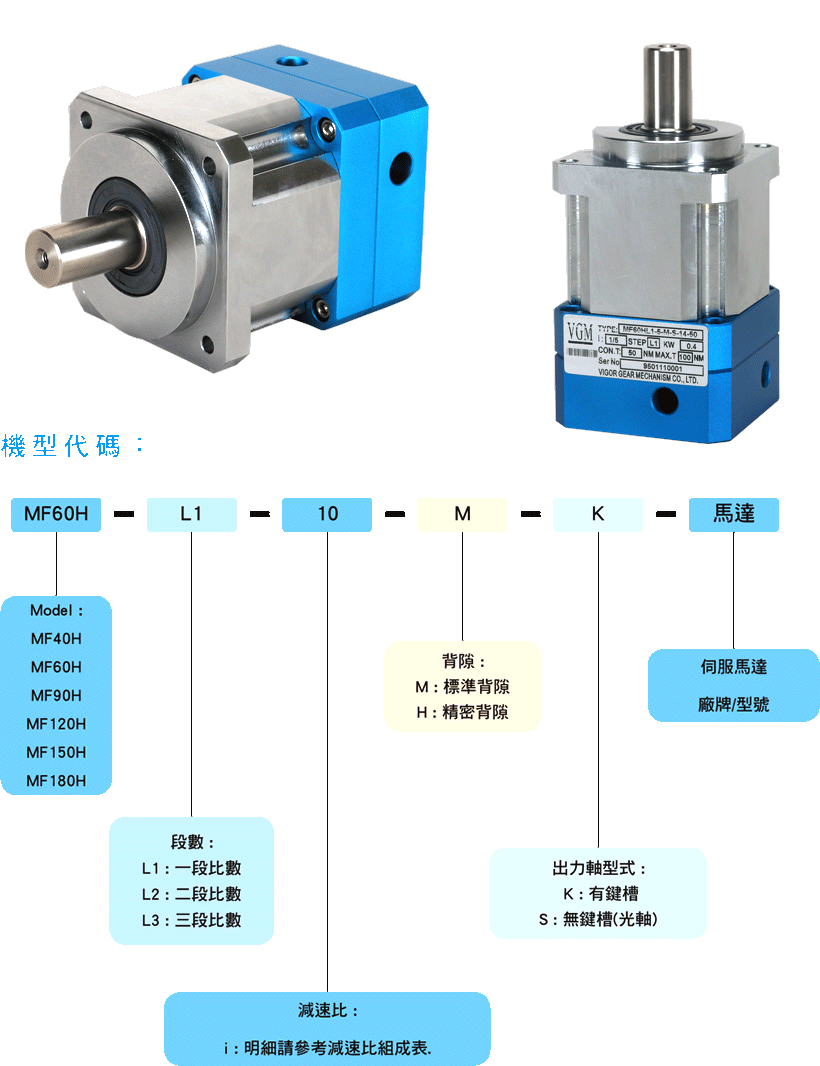

MF-H系列

MF-H系列
产品分类：

全国咨询热线： 15000337764

立即咨询

MF-H 技术规格
规格 单位 段数 减速比 MF40H MF60H MF90H MF120H MF150H MF180H
额定输出扭矩 Nm L1 3 16 50 125 248 500 1,000
4 ― 43 136 286 580 1,090
5 17 52 152 320 660 1,215
6 ― 52 145 308 610 1,200
7 ― 46 136 306 540 1,135
8 13 ― 118 252 ― ―
9 ― 35 94 225 ― ―
10 ― 35 94 225 460 935
L2 15 ― 50 128 210 500 1,000
20 ― 46 142 285 530 1,090
25 ― 58 158 320 660 1,215
30 ― 52 146 308 610 1,200
35 ― 48 136 306 540 1,135
40 ― 43 118 252 530 1,090
45 ― 36 98 225 660 ―
50 ― 56 156 320 660 1,215
60 ― 53 148 308 610 1,200
70 ― 46 135 306 540 1,135
80 ― ― 116 252 ― ―
90 ― 35 94 225 ― ―
100 ― 35 94 225 460 935
急停扭矩 Nm L1,L2 3~100 3倍额定输出扭矩
额定输入转速 rpm L1,L2 3~100 3,000 3,000 3,000 2,500 2,500 2,500
最大输入转速 rpm L1,L2 3~100 6,000 6,000 6,000 5,000 5,000 5,000
精密背隙 arcmin L1 3~10 ― ≦3 注1 ≦3 注2 ≦3 ≦3 ≦3
L2 15~100 ― ≦5 ≦5 注3 ≦5 ≦5 ≦5
标准背隙 arcmin L1 3~10 ≦10 ≦5 ≦5 ≦5 ≦5 ≦5
L2 15~100 ― ≦8 ≦8 ≦8 ≦8 ≦8
扭转刚性 Nm/arcmin L1,L2 3~100 3 7 15 28 51 142
容许径向力 N L1,L2 3~100 750 1,530 3,000 6,200 9,000 14,200
容许轴向力 N L1,L2 3~100 375 765 1,500 3,100 4,500 7,100
平均使用寿命 hr L1,L2 3~100 20,000
全负载时效率 % L1 3~10 ≧98%
L2 15~100 ≧95%
净重 kg L1 3~10 0.55 1.55 4.4 10.2 14.88 28.55
L2 15~100 ― 2 5.55 11.85 19.02 36.38
使用温度 °C L1,L2 3~100 - 10°C ~ + 90oC
润滑 L1,L2 3~100 锂基复合全合成润滑油脂
安装方向 L1,L2 3~100 任意方向
噪音值 dBA L1,L2 3~100 ≦65 ≦65 ≦65 ≦68 ≦68 ≦70
1. 上述单段齿轮箱(未指定比数)相关规格,主要为使用各型号5比齿轮箱所测得之数据.
2. 减速比: i = 输入转速/输出转速.
3. 背隙值: 为在2%额定输出扭矩下测试所得之数据.
4. 最大径向力及最大轴向力: 施力于出力轴中心位置,周期负载时间50%,转速100rpm,条件下所测得之数据.
5.运转负载周期<60%状况下,平均使用寿命如列表数据值;负载周期>=60%之连续运转状况下,平均使用寿命可能会降低至正常值的    50%以下.
6. 噪音值: 距离1公尺,空载运转,额定输入转速,条件下所测得之数据.
注1 10比背隙≦3;其余比数背隙≦5.
注2 3,4,5,10比背隙≦3;其余比数背隙≦5 .
注3 12,15,16,20,25,30,40,50,100比背隙≦5;其余比数背隙≦8.
