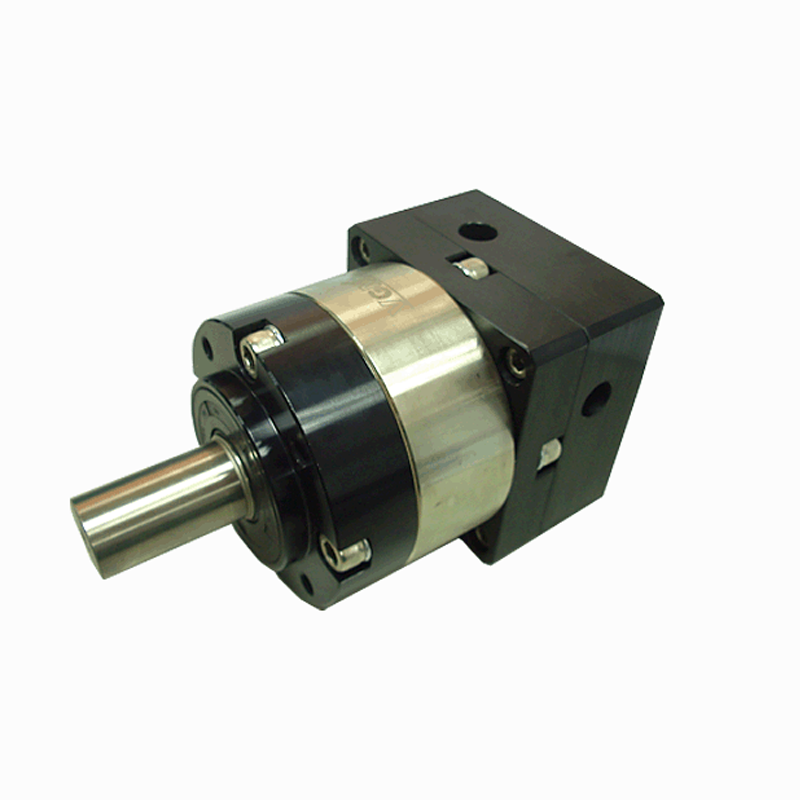

PG 系列

全国咨询热线： 15000337764

立即咨询

PG 技术规格
规格	单位	段数	减速比	PG60	PG120
额定输出扭矩	Nm	1	3	15	190
			4	21	230
			5	20	215
			7	18	205
			10	15	190
		2	9	15	190
			15	15	190
			20	21	230
			25	20	215
			35	20	215
			40	21	230
			49	18	205
			70	18	205
			100	15	190
		3	27	--	230
			36	--	190
			45	--	190
			48	--	190
			60	--	190
			75	--	190
			80	--	230
急停扭矩	Nm	L1,L2,L3	3~100	2.5倍额定输出扭矩
额定输入转速	rpm	L1,L2,L3	3~100	3,000	2,000
最大输入转速	rpm	L1,L2,L3	3~100	4,500	3,000
标准背隙	arcmin	L1	3~10	≤15~20	≤15~20
标准背隙	arcmin	L2	9~100	≤17~22	≤17~22
扭转刚性	Nm/arcmin	L1,L2,L3	3~100	2	14
容许径向力	N	L1,L2,L3	3~100	590	2,850
容许轴向力	N	L1,L2,L3	3~100	325	1,470
平均使用寿命	hr	L1,L2,L3	3~100	20,000
全负载时效率	%	L1	3~10	≥ 94%
		L2	9~100	≥ 91%
		L3	27~100	≥ 86%
重量	kg	L1	3~10	1.0	7.6
		L2	9~100	1.3	9.9
		L3	27~100	─	12.2
使用温度	°C	L1,L2,L3	3~100	- 10°C ~ + 90oC
润滑		L1,L2,L3	3~100	全合成润滑油脂
安装方向		L1,L2,L3	3~100	任意方向
噪音值	dBA	L1,L2,L3	3~100	≤70	≤70
1. 上述单段齿轮箱(未指定比数)相关规格,主要为使用各型号5比齿轮箱所测得之数据.
2. 减速比: i = 输入转速/输出转速.
3. 背隙值: 为在2%额定输出扭矩下测试所得之数据.
4. 最大径向力及最大轴向力: 施力于出力轴中心位置,周期负载时间50%,转速100rpm,条件下所测得之数据.
5. 运转负载周期<60%状况下,平均使用寿命如列表数据值; 负载周期>=60%之连续运转状况下,平均使用寿命可能会降低至正常值的50%以下.
6. 噪音值: 距离1公尺,空载运转,额定输入转速,条件下所测得之数据.
