安全型联轴器

安全型联轴器
产品分类：

全国咨询热线： 15000337764

立即咨询

§  结构：

·         两个带凹形爪，具有高同心度的联轴器套筒。

·         安全型联轴器一侧面集成一体化。

·         弹性环可选择规格式样甲或B.

§  温度范围：取决于所选用的梅花形弹性环。

§  扭转刚性：为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。

§  间隙：通过粘着力极强的卡箍连接和既定原则，绝对无背隙。

§  配合间隙：轴套连接0.01 - 0.05毫米。

§  材料：

·         安全部件：高强度硬化钢制联轴器套筒

·         D1：到450系列为高强度铝制，从800系列起为钢制联轴器套筒

·         D2：到60系列为高强度铝制，从150系列起为钢制

·         弹性环：精密模压，极耐磨损的塑料。

§  技术参数：

·         额定扭矩：2 - 900 Nm

·         轴径为5 - 80毫米

§  ES2型安全联轴器产品特点：

·         紧凑型结构

·         精密准确的扭矩限制

·         过载时具有高控制行程

·         在毫秒范围内快速停止运转

·         通过R + w ^原理证实，零背隙构造

·         电绝缘

·         插入式联轴器

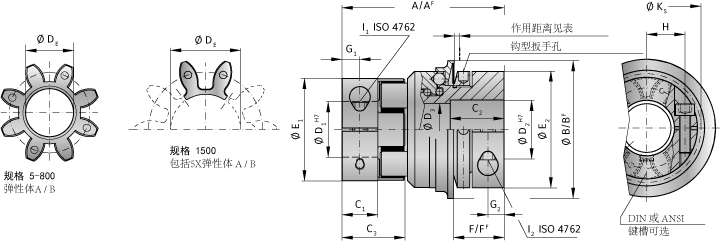

ES2系列



五

10

20

60

150

300

450

800

1500

类型（弹性体插入物）



一个

乙

一个

乙

一个

乙

一个

乙

一个

乙

一个

乙

一个

乙

一个

乙

一个

乙

额定扭矩（Nm）

T KN

9

12

12,5

16

17

21

60

75

150

200

325

405

530

660

950

1100

1950年

2450

最大。扭矩*（Nm）

TKmax

18

24

25

32

34

42

120

150

320

400

650

810

1060

1350

1900

2150

3900

4900

可调节范围从 - 到
（约值）（Nm）

T KN

1-3
oder
3-6

2-6
或
4-12

10-25
奥德
20-40

10-30
oder
25-80

20-70
45-150
80-180

100-200
150-240
200-320

80-200
200-350
300-500

400-650
500-800
600-900

600-850
700-1200
1000-1800

调整范围可能从 - 到
（大约值），完全脱离（Nm）

T KNF.

2,5-4,5

2-5
或
5-10

8-20
奥特
16-30

20-40
或
30-60

20-60
40-80
80-150

120-180
或
180-300

60-150
100-300
250-500

200-400
或
450-800

1000-1250
oder
1250-1500

总长（mm）

一个

50

60

86

96

106

140

164

179

245

总长度，完全脱离（mm）

一个F.

50

60

86

96

108

143

168

190

257

驱动环的外径？（毫米）

乙

35

45

65

73

92

120

135

152

174

驱动环外径？，
完全脱离（mm）

B F.

42

51,5

70

83

98

132

155

177

187

适合长度（mm）

C 1

8

10,3

17

20

21

31

34

46

88

适合长度（mm）

C 2

14

16

27

31

35

42

51

45

67

轮毂长度（mm）

C 3

16,7

20,7

31

36

39

52

57

74

120

内径从？至 ？H7（mm）

D 1

4-12,7

5-16

8-25

12-32

19-36

20-45

28-60

35-80

35-90

内径从？至 ？H7（mm）

D 1

6-14

6-16

12-30

15-32

19-42

30-60

35-60

40-75

50-80

内径从？至 ？H7（英寸）

D 1

0.175“ -
0.500”

0.250“ -
0.625”

0.375“ -
0.875”

0.500“ -
1.250”

0.750“ -
1.375”

0.875“ -
1.750”

1.125“ -
2.250”

1.500“ -
3.125”

1.500“ -
3.500”

内径从？至 ？H7（英寸）

D 1

0.250“ -
0.500”

0.250“ -
0.750”

0.500“ -
1.125”

0.625“ -
1.250”

0.750“ -
1.625”

1.250“ -
2.250”

1.500“ -
2.250”

1.625“ -
2.875”

2.000“ -
3.000”

内径（弹性体插件）

D E.

10,2

14,2

19,2

26,2

29,2

36,2

46,2

60,5

79

轮毂直径（mm）

E 1

25

32

42

56

66,5

82

102

136,5

160

轮毂直径（mm）

E 2

19

40

55

66

81

110

123

132

157

距离（mm）

F

15

17

24

三十

31

35

45

50

63

距离，（完全脱离）（mm）

F F.

14

16

22

29

三十

35

43

54

61

距离（mm）

G 1

4

五

8,5

10

11

15

17,5

23

36

距离（mm）

G 2

五

五

7,5

9,5

11

13

17

18

22,5

中心距离（mm）

H 1

8

10,5

15

21

24

29

38

50,5

57

夹紧螺钉（ISO 4762）

我1

M3

M4

M5

M6

M8

M10

M12

M16

2xM16

安装螺钉的拧紧扭矩（Nm）

我1

2

4,5

8

15

35

70

120

290

290

中心之间的距离SK侧（mm）

H 2

10

15

19

23

27

39

41

48

55

夹紧螺钉（ISO 4762）

我2

M4

M4

M6

M8

M10

M12

M16

2x M16

2xM20

拧紧扭矩（Nm）

我2

4

4,5

15

40

70

130

200

250

470

Au？endurchmesser Schraubenkopf（mm）

K S.

25

32

44,5

57

68

85

105

139

155

Masse ca. （公斤）



0,2

0,3

0,6

1,0

2,4

5,8

9,3

14,3

26

Tr？gheitsmoment
（10 -3 kgm 2）

J ges

0,02

0,06

0,25

0,7

2,3

11

22

33,5

185

沙尔特韦格（mm）

0,8

1,2

1,5

1,7

1,9

2,2

2,2

2,2

3,0

CAD门户



五

10

20

60

150

300

450

800

1500

2D / 3D数据
