金属波纹管联轴器

金属波纹管联轴器

产品简介:

BKH金属波纹管联轴器带分离式夹紧套环

立即咨询

产品介绍

§

·         结构:

·         两个夹紧套环半部可向同一方向移动。套筒侧面使用夹紧套环和两个侧面螺钉ISO4762

·         夹紧套环在结构设计上的不平衡可以通过套筒内部的平衡孔径进行补偿调节

·         温度范围:-30到+ 120°C

·         间隙:通过粘着力极强的卡箍连接和既定原则,绝对无背隙。

·         使用寿命:按照技术规范操作,金属波纹管联轴器可持久耐用且无需维护。

·         配合间隙:轴套连接0.01 - 0.05毫米

·         材料:

·         波纹管由高弹性不锈钢制成(灵活自如,弹性联轴器

·         套环材料参见表格



·         短时超载:可达1.5倍。

·           技术参数:

·         额定扭矩:15 - 1.500 Nm

·         转速可达10000转/分钟,标准

·         超过10000转/分钟需使用精细动平衡

·         金属波纹管联轴器的特殊解决方案:如其他配合长度,键槽,特殊材料和波纹管可根据要求短时提供

·         BKH金属波纹管联轴器的产品特点:

·         可径向装配

·         安装空间小

·         转动惯量小

·         使用精细动平衡时可达40000转/分钟

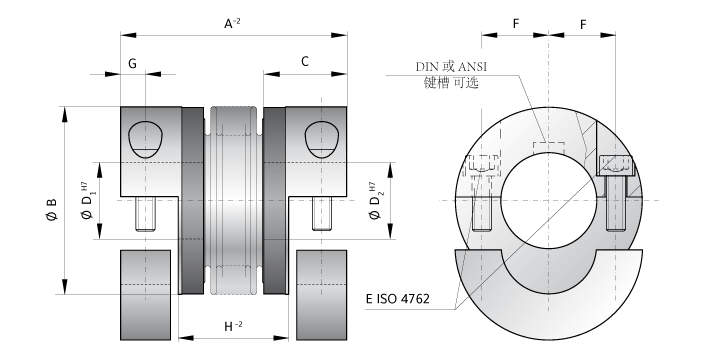

BKH系列



15

三十

60

80

150

200

300

500

800

1500

4000

额定扭矩(Nm

KN

15

三十

60

80

150

200

300

500

800

1500

4000

总长(mm

-2

59

66

69

77

83

93

94

106

95

107

105

117

111

125

133

146

140

166

225

外径(mm

49

55

66

81

81

90

110

124

134

157

200

适合长度(mm

C

22

27

31

36

36

41

43

51

45

55

85

内径可从ØØH7mm

1/2

8-28

10-30

12-35

14-42

19-42

22-45

24-60

35-60

40-75

50-80

50-90

内径可从ØØH7(英寸)

1/2

0.375“ -
1.000”

0.437“ -
1.125”

0.500“ -
1.375”

0.575“ -
1.625”

0.750“ -
1.625”

0.875“ -
1.750”

1.000“ -
2.250”

1.500“ -
2.250”

1.625“ -
2.875”

2.000“ -
3.125”

紧固螺钉ISO 4762

Ë

M5

M6

M8

M10

M10

M12

M12

M16

M16

M20

M24

紧固
螺钉的紧固扭矩(Nm

Ë

8

15

40

50

70

120

130

200

250

470

1200

中心距离(mm

F

17

19

23

27

27

31

39

41

48

55

65

距离(mm

G

6,5

7,5

9,5

11

11

12,5

13

16,5

18

22,5

28

距离(mm

H

29

36

35

43

41

51

47

59

48

60

51

63

55

69

62

75

65,5

71

107

质量惯性矩(10 -3 kgm 2

ges

0,07

0,08

0,14

0,15

0,23

0.26

0,65

0,67

2,5

3,2

4,5

5,4

8,5

10,5

17,3

19,6

24,3

49,2

165

轮毂材料(标准)
(可根据要求提供钢)



约。重量(kg



0,15

0,3

0,4

0,8

1,7

2,5

4

7,5

7

12

28

扭转刚度
10 3 Nm / rad

T.

20

15

39

28

76

55

129

85

175

110

191

140

450

350

510

500

780

1304

3400

轴向

最大。

1

2

1

2

1,5

2

2

3

2

3

2

3

2,5

3,5

2,5

3,5

3,5

3,5

3,5

侧面http://www.rw-china.com/IMAGES/product/list1/lateral.gifmm

最大。

0,15

0,2

0,2

0,25

0,2

0,25

0,2

0,25

0,2

0,25

0,25

0,3

0,25

0,3

0,3

0,35

0,35

0,35

0,4

轴向弹簧刚度(N / mm

a

25

15

50

三十

72

48

48

32

82

52

90

60

105

71

70

48

100

320

565

横向弹簧刚度(N / mm

r

475

137

900

270

1200

420

920

290

1550

435

2040

610

3750

1050

2500

840

2000

3600

6070

角度http://www.rw-china.com/IMAGES/product/list1/angular.gif±(度)

1

1,5

1

1,5

1

1,5

1

1,5

1

1,5

1

1,5

1

1,5

1

1,5

1,5

1,5

1,5

CAD门户



15

三十

60

80

150

200

300

500

800

1500

4000

2D / 3D数据
