微型波纹管联轴器

微型波纹管联轴器

产品简介:

BKL 003 ECOFLEX带夹紧套环

立即咨询

产品介绍

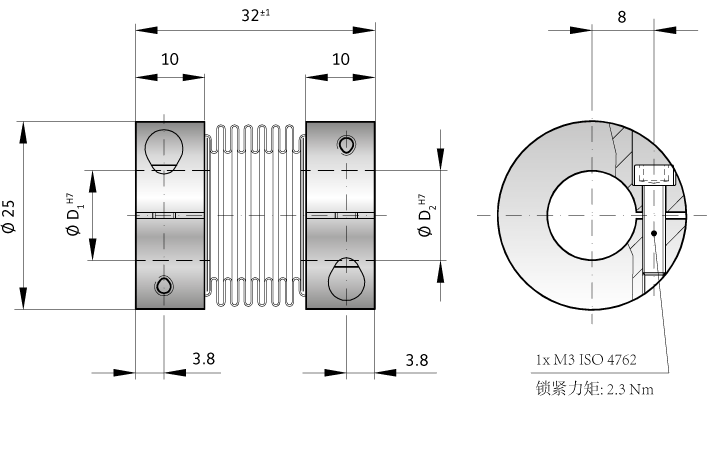

结构:用夹紧套环和一个侧面螺钉ISO4762。
温度范围:-40到+200° C
间隙:通过粘着力极强的卡箍连接和专利原则,绝对无背隙的联轴器
材料:
波纹管由高弹性不锈钢制成
套环材质:铝制
技术参数:
额定扭矩:3 Nm
转速可达10000转/分钟。
> 10000转/分钟,使用动平衡时
轴径为3 - 12,7毫米
BKL金属波纹管联轴器的产品特点:
零背隙,扭转刚性
具有错位补偿功能
经济适用的联轴器


BKL SERIES



3

Rated torque (Nm)

TKN

3

Standard bore diameters H7 (mm)

D1/2

3 bis 12,7

Moment of intertia (gcm2)

Jges.

20

Approximate weight (g)

23

Tightening torque of the fastening screws (Nm)

2,3

Torsional stiffness (Nm/rad)

CT

994

Axial

max.

1

Lateral http://www.rw-china.com/IMAGES/product/list2/lateral.gif ±(mm)

max.

0,2

Angularhttp://www.rw-china.com/IMAGES/product/list2/angular.gif ± (grad)

max.

2

CAD Portal



3

2D/3D Data
