MFT系列
产品分类:

全国咨询热线: 15000337764

立即咨询

MFT技术规格
规格 单位 段数 减速比 MFT60 MFT90 MFT120
额定输出扭矩 Nm L0 1 15 58 114
L1 3~10
L2 15~100
急停扭矩 Nm L0,L1,L2 3~100 1.5倍额定输出扭矩
额定输入转速 rpm L0,L1,L2 3~100 3,000 3,000 3,000
最大输入转速 rpm L0,L1,L2 3~100 6,000 6,000 6,000
标准背隙 arcmin L0 1 ≦6 ≦6 ≦6
L1 3~10 ≦8 ≦8 ≦8
L2 15~100 ≦10 ≦10 ≦10
容许径向力 N L0 1 810 1,220 2,080
L1,L2 3~100 1,108 1,688 2,900
容许轴向力 N L0 1 381 610 1,040
L1,L2 3~100 584 844 1,450
保固期 M L0,L1,L2 1~100 1年
全负载时效率 % L0 1 ≧98%
L1 3~10 ≧95%
L2 15~100 ≧92%

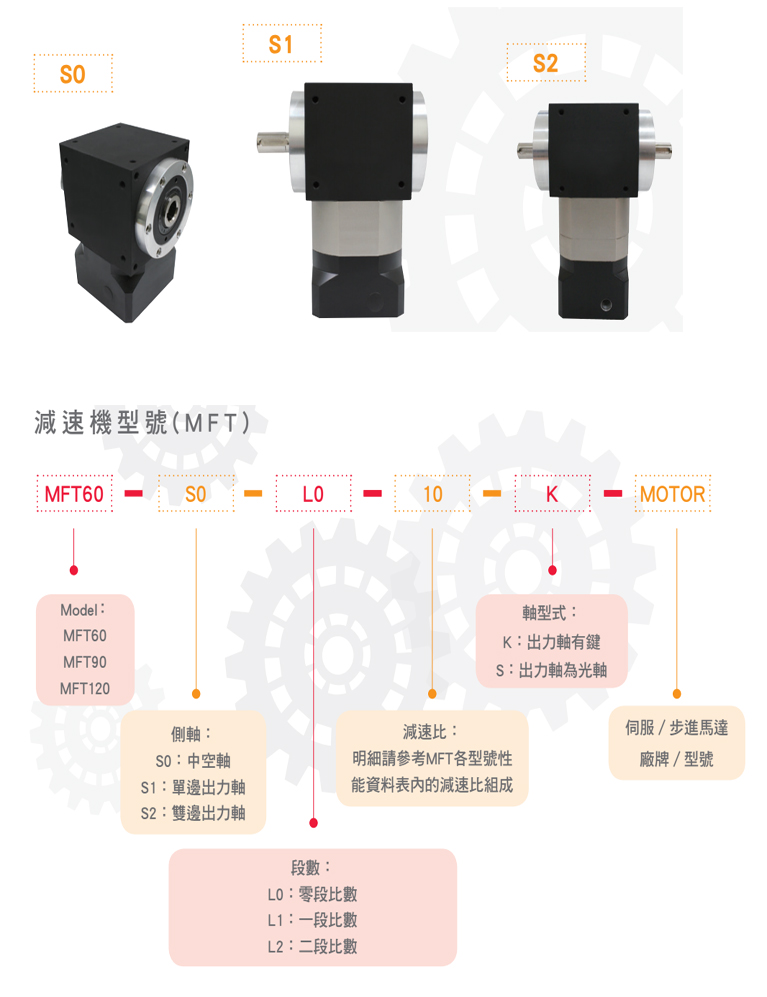

净重 kg L0 中空轴 S0 1.85 4.29 9.05
单边轴 S1 1.98 4.65 9.66
双边轴 S2 2 4.71 9.77
L1 中空轴 S0 2.05 6.47 13.8
单边轴 S1 2.18 6.83 14.71
双边轴 S2 2.2 6.80 14.41
L2 中空轴 S0 2.35 7.6 16.4
单边轴 S1 2.48 7.95 17.01
双边轴 S2 2.5 8.01 17.12
使用温度 °C L0,L1,L2 1~100 - 10°C ~ + 90oC
润滑 L0,L1,L2 1~100 锂基复合全合成润滑油脂
安装方向 L0,L1,L2 1~100 任意方向
防护等级   L0,L1,L2 1~100 IP65
噪音值 dBA L0 1 ≦73 ≦76 ≦79
L1,L2 3~100 ≦65 ≤65 ≦65
1. 减速比 : i = 输入转速/输出转速.
2. 背隙值 : 为在2%额定输出扭矩下测试所得之数据.
3. 最大径向力及最大轴向力 : 施力于出力轴中心位置,周期负载时间50%,转速100rpm,条件下所测得之数据.
4. 运转负载周期<60%状况下,平均使用寿命如列表数据值; 负载周期>=60%之连续运转状况下,平均使用寿命可能会降低至正常值的50%以下.
5. 噪音值 : 距离1公尺,空载运转,额定输入转速,条件下所测得之数据.
