安全型联轴器

安全型联轴器

产品简介:

ST

立即咨询

产品介绍

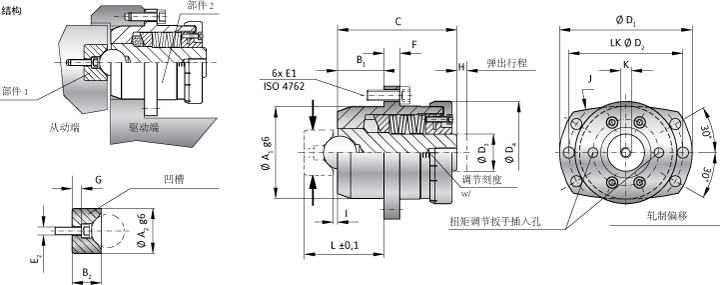

§  结构:两段式构造用以装配预先构造的联轴器部件

·         部件一:啮合段

·         部件二:开关段配有弹簧预应力的啮合滑块和一体化固定装置

§  温度范围:-30到+ 120°C

§  使用寿命:按照技术规范操作,安全型联轴器可持久耐用且无需维护

§  配合间隙:成品孔H7应该考虑并配合开关段接合

§  材料:高强度硬化钢(表面氧化)。

§  重新齿啮:通过轴向压力,开关滑块可以在驱动侧和从动侧的同步角位置处重新回到锁定位置。



      ST系列



10

15

三十

70

      切向力(KN
  调节范围从 - 到(范围)

1

0,86-2,16

2-3,3

1-4升2-86-20

5-10升10-2020-35

8-20升15-4030-70

      温克尔(°

2

35

三十

三十

三十

     中心直径扭矩模块g6mm

一个1

28

40

70

90

     定心直径接头插座g6mm

2

18

24

34

44

     定心直径接头插座g6mm

1

15

20

35

45

     定心长度接合插座(mm

2

13,5

14

22

三十

     总长(mm

C

56

67

95

135

     外径(mm

1

45

59

100

129

     螺栓圆直径(mm

2

37,5

50

86

110

     直径柱塞(mm

3

8

16

28

35

     直径调节螺母(mm

4

32

44

75

92

     螺钉/拧紧扭矩ISO 4762mm

1

6xM4x12 4,5 Nm

 6xM5x16 / 9,5 Nm

 6xM8x25 / 38 Nm

 6xM12x35 / 120 Nm

     螺钉/拧紧扭矩ISO 4762mm

2

M4x20 4,5 Nm

M4x14 4,5 Nm

M6x20 15,5 Nm

M8x25 38 Nm

     法兰厚度(mm

F

7

12

16

     距离(mm

G

N / A

8

10

     驱动路径(mm

H

3

4

7,5

10

     距离(mm

一世

1,5

2

3

4

     半径(mm

Ĵ

100

110

200

250

     内螺纹(mm

ķ

M5x10

M8x15

M10x25

M16x30

     距离±0.1mm

大号

三十

36

60

79

     重量(kg



0.26

0,65

2,7

6

     CAD门户



10

15

三十

70

     2D / 3D数据
