齿式联轴器

齿式联轴器

产品简介:

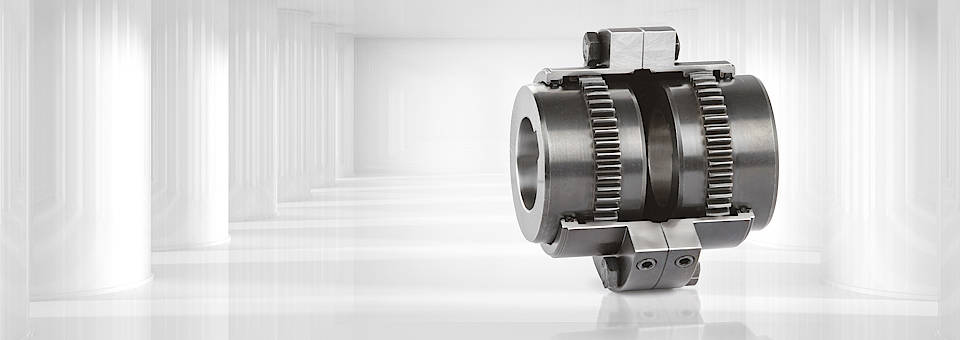

BZ1齿式联轴器

立即咨询

产品介绍

设计:

套环带键槽连接或是用于热压配合的圆柱形钻孔
可选择:键槽配以紧固螺钉DIN916
材料:
联轴器由高强度钢制成
表面氧化处理
BZ1型齿式联轴器的产品特点:
传递扭矩大
齿隙极小
经济适用
使用特殊的啮合齿轮几乎无需维护
齿式联轴器的功能:
齿式联轴器通过联轴器套筒和法兰部件的高精密啮合齿轮实现其偏移补偿功能。以此无背隙传递扭矩和扭转刚性。

齿轮的几何形构造使其拥有长时使用寿命,且绝无错位偏移。可以从横向,角向以及轴向进行偏移补偿。

BZ1系列



10

25

50

100

150

200

300

450

600

800

1100

1700

额定扭矩(Nm

KN

1.300

2.800

5.000

10.000

16.000

22.000

32.000

45.000

62.000

84.000

115.000

174.000

最大。扭矩(Nm

TKmax

2.600

5.600

10.000

20.000

32.000

44.000

64.000

90.000

124.000

168.000

230.000

348.000

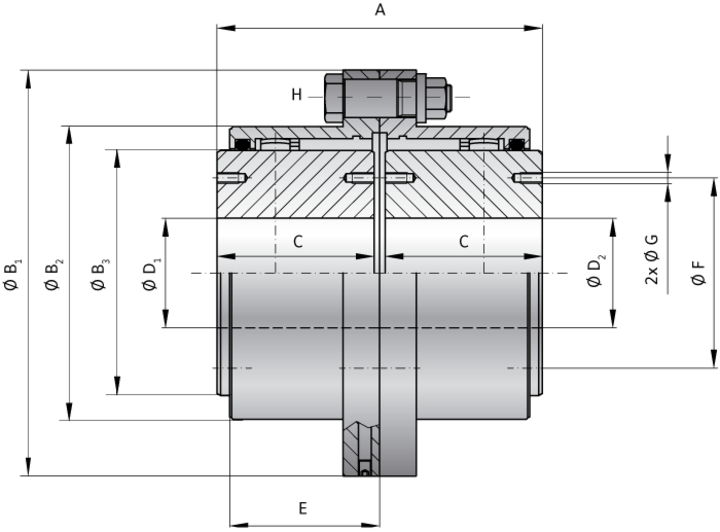

总长(mm

一个

89

103

127

157

185

216

246

278

308

358

388

450

直径外法兰(mm

1

111

141

171

210

234

274

312

337

380

405

444

506

直径外侧的法兰轮毂

2

80

103,5

129,5

156

181

209

247

273

307

338

368

426

轴毂在直径外

3

67

87

106

130

151

178

213

235

263

286

316

372

轴配合长度

C

43

50

62

76

90

105

120

135

150

175

190

220

可用的孔径(从 - 到)H7

1/2

10-45

15-60

25-75

30-95

35-110

50-130

60-155

75-175

85-195

95-215

115-240

145-275

内径范围H7mm

1/2

0.438“ -
1.750”

0,625“ -
2,3125”

1.000“ -
2,9375”

1,1875“ -
3.500”

1,375“ -
4,250”

2.000“ -
5.000”

2.375“ -
6.000”

3.000“ -
6.750”

3.500“ -
7.500”

3.750“ -
8.250”


4.750“ - 9.250”

5.725“ - 10.750

轮毂长度

Ë

41

47

58,5

68.5

82

98

108,5

121

132

151,5

165

183,5

用于处理螺钉的直径

F

-

-

-

-

130

155

185

205

226

250

276

330

处理螺钉尺寸

G

-

-

-

-

2xM8

2xM8

2xM10

2xM12

2xM16

2xM16

2xM16

2xM20

六角头螺钉(10.9

H

6xM8

8xM10

6xM12

6xM16

8xM16

8xM20

8xM20

10xM20

10xM20

14xM20

14xM24

16xM24

拧紧扭矩(Nm

33,5

66

112

277

277

537

537

537

537

537

795

795

惯性矩(kgm 2

0.005

0.015

0,04

0105

0191

0,43

0842

1,32

2,448

3,716

5384

10872

约。重量(kg

4

7

14

25

37

60

90

118

169

224

277

414

轮毂材料

斯塔尔

斯塔尔

斯塔尔

斯塔尔

斯塔尔

斯塔尔

斯塔尔

斯塔尔

斯塔尔

斯塔尔

斯塔尔

斯塔尔

润滑脂量(dm 3

0,05

0,07

0,13

0,21

0,36

0,52

0,8

0,98

1,51

2,02

2,43

3,29

轴向不对中(mm

3

3

3

6

6

8

8

8

8

10

角度不对中(度)

2x0,75

2x0,75

2x0,75

2x0,75

2x0,75

2x0,75

2x0,75

2x0,75

2x0,75

2x0,75

2x0,75

2x0,75

最大。速度(rpm

7000

6200

5650

5100

4700

4350

4000

3800

3600

3450

3300

3050

CAD门户



10

25

50

100

150

200

300

450

600

800

1100

1700

2D / 3D数据
