金属波纹管联轴器

产品简介:

BX4

立即咨询

产品介绍

§  结构:

·         两侧配有可拆卸式联轴器套筒

·         包括键槽

·         金属波纹管配置插件(10系列无插件)

·         波纹管和套环焊接相连

§  温度范围:-40到+ 300°C

§  配合间隙:轴套连接0.03 - 0.08毫米

§  材料:

·         波纹管由高弹性不锈钢制成

·         套环材质:钢制

§  特殊解决方案:如其他配合长度,特殊材料和ATEX技术要求可根据要求短时提供。

§  BX4型工业型联轴器的产品特点:

·         额定扭矩为10 - 100牛千米

·         适用于高扭矩

·         结构紧凑,设计简洁

·         易于安装

·         扭转刚性

·         长度可变

·         高偏移值

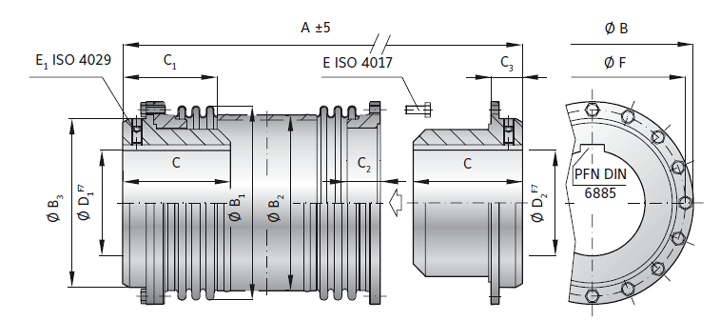

BX4系列



10

25

50

75

100

额定扭矩(KNm

KN

10

25

50

75

100

最大扭矩(KNm

Kmax

15

38

75

113

150

总长(mm

±5

210

480

590

760

840

法兰外径(mm

310

336

398

449

545

波纹管外径±2mm

1

300

323

370

412

520

管外径(mm

2

-

273

324

360

460

轮毂直径(mm

3

255

260

310

350

440

适合长度(mm

C

95

130

200

240

280

长度±3mm

1

170

200

257

260

轮毂长度(mm

2

24

81

80

103

120

距离(mm

3

42

50

70

90

97

内径可
ØØF7mm

1 / D 2

50-170

60-170

80-200

100-230

120-280

紧固螺钉ISO 4017 /
紧固扭矩(Nm

Ë

20xM12 / 120

24xM16 / 300

24xM20 / 580

20xM24 / 1000

24xM24 / 1000

紧固螺钉ISO 4029 /
紧固扭矩(Nm

1

M12 / 100

M16 / 220

M20 / 450

M24 / 800

M24 / 800

螺栓圆直径±0.4mm

F

290

304

361

404

500

转动惯量(10 -3 kgm 2

ges

492

1272

3270

6754

19350

近似重量(kg



44,7

85

164

260

477

轴向

最大。

3

6

7

8

侧面0ssaJtV0vjlCqryIJO79TQb5MaBOtfjoBbqL3qIOVAVTrDPaDJ0OaO3auw/ODMJqA1/6K15l7U+puXW8U2fi2ch984e7ymdrZEySCzx+jn//zpKBXAMEsaGFYH28xut4yS0DGs71f+TwJ/Fzb1I7gyByo718ICstg+0joL9BPW5Z835ZSvkQumZpvo1DuFbLD4M9blFRF10fn+Ecnjwl9E7q+YHnPEXZs004KkWp3OAwrJBCF+tCew==mm

最大。

0,4

2,2

2,5

3

3,5

角度http://www.rw-china.com/IMAGES/product/down2/angular.gif±(度)

最大。

1,5

1

1

1

1

扭转刚度耦合(10 3 Nm / rad



20.000

9000

15.500

23.000

35.000
