安全型联轴器

安全型联轴器

产品简介:

SKP安全型联轴器锥形夹紧轴套

立即咨询

产品介绍

§  结构:

·         SK1型号为1.5 - 10牛米带夹紧套环。

·         SK1型号为15 - 2.800 Nm,使用带槽锥形夹紧套环。可选择夹紧轴套连接件。

·         SKP型号为纯键槽连接。

§  温度范围:

·         -30到+ 120°C

·         温度峰值可达+ 150°C

§  间隙:通过粘着力极强的卡箍连接和既定原则,绝对无背隙。

§  使用寿命:按照技术规范操作,安全型联轴器可持久耐用且无需维护

§  配合间隙:轴套连接0.01 - 0.05毫米。

§  材料:高强度硬化钢。

§  技术参数:

·         额定扭矩:0.1 - 2.800 Nm

·         轴径为4 - 100毫米

§  SKP型安全联轴器产品特点:

·         紧凑型结构

·         一体式轴承适用于齿式皮带轮

·         刚性设计,绝对零背隙结构

·         安全型联轴器的扭矩无级可调

·         转动惯量小

·         使用安全型联轴器在1-3毫秒内快速停止运转

·         过载时安全型联轴器具有高控制行程

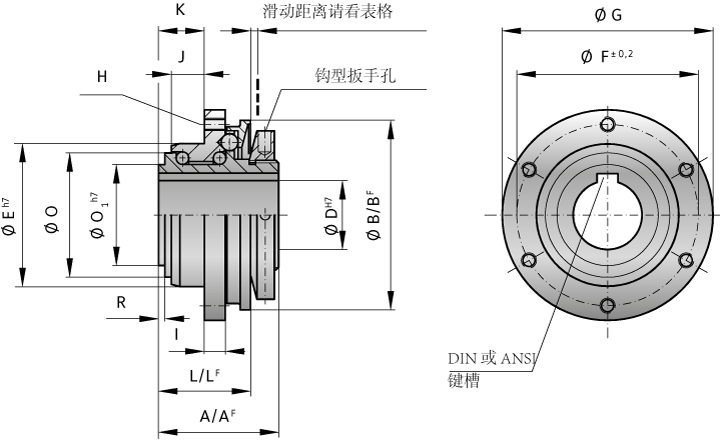

SKP系列



1,5

2

4,5

10

15

三十

60

150

200

300

500

800

1500

2500

调整范围
- 到(约值)(Nm

TKN

0,1-0,6
0,4-1
0,8-2

0,2-1,5
0,5-2,2
1,5-3,5

1-3
2-4,5
3-7

2-6
4-12
7-18

5-15
12-25
20-40
35-70

5-20
10-30
20-60
50-100

10-30
25-80
50-115

20-70
45-150
80-225

30-90
60-160
140-280
250-400

100-200
150-240
220-440

80-200
200-350
320-650

400-650
500-800
650-950

600-800
700-1200
1000-1800

1500-2000
2000-2500
2300-2800

调整范围从 - 到大约。值)(“F”版本)(Nm

TKN

0,3-0,8

0,6-1,3

0,2-1
0,7-2

2,5-4,5

2-5
4-10
8-15

7-15

8-20

16-30

10-30
20-40
30-60

20-60
40-80
80-150

80-140

130-200

120-180
160-300
300-450

50-150
100-300
250-500

200-400

450-850

1000-1250

1250-1500

1400-2200
1800-2700

总长(mm

一个

15,5

20

22

28

34

43

46

48,5

54

57

71,5

80

99

135

总长度A“F”版本)(mm

一个F.

15,5

20

22

28

34

43

46

48,5

57

60

75

91

110

141

驱动环Ømm

23

29

35

45

55

65

73

92

99

120

135

152

174

242

驱动环Ø,(“F”版本)(mm

F.

24

32

42

51,5

62

70

83

98

117

132

155

177

187

258

孔直径从ØØH7mm

d

4-8

4-10

5-12 *

6-16

8-19

12-25,4

12-28

15-38

20-44

25-50

25-58

30-60

35-73

50-95

直径从ØØH7(英寸)

d

0.187“ -
0.313”

0.187“ -
0.375”

0.250“ -
0.437”

0.250“ -
0.625”

0.375“ -
0.750”

0.500“ -
1.000”

0.500“ -
1.125”

0.625“ -
1.500”

0.875“ -
1.625”

1.000“ -
1.875”

1.000“ -
2.250”

1.250“ -
2.250”

1.500“ -
2.750”

2.000“ -
3.625”

导程直径h7mm

Ë

14

22

25

34

40

47

55

68

75

82

90

100

125

168

螺栓孔圆直径±0.2mm

F

22

28

35

43

47

54

63

78

85

98

110

120

148

202

法兰外径-0.2mm

G

26

32

40

50

53

63

72

87

98

112

128

140

165

240

线

H

4xM2

4xM2,5

6xM2,5

6xM3

6xM4

6xM5

6xM5

6xM6

6xM6

6xM8

6xM8

6xM10

6xM12

6xM16

螺纹深度(mm

一世

3

4

4

6

8

9

10

10

10

12

15

16

24

定心长度-0.2mm

Ĵ

2,5

3,5

8

3

6

9

10

13,5

20

距离(mm

ķ

6

8

11

8

11

11

12

12

15

21

19

25

34

距离(mm

大号

11

15

17

22

27

35

37

39

44

47

59

67

82

112

距离(“F”版本)(mm

F.

11,5

16

18

24

27

37

39

41,5

47

51,5

68

75

94

120

直径(mm

Ø

13

18

21

三十

35

42

49

62

67

75

84

91

112

154

直径ØH7mm

1

11

14

17

24

27

32

39

50

55

65

72

75

92

128

距离(mm

[R

1

1,3

1,5

1,5

2,5

2,5

2,5

2,5

3

3

4

4

4,5

6

间隔时刻

10-³kgm²

Jges

0,01

0,02

0,05

0,07

0,15

0,25

0,50

1,60

2,70

5,20

8,60

20

31,5

210

约。重量(kg

0,03

0065

0,12

0,22

0,4

0,7

1,0

1,3

2,0

3,0

4,0

5,5

10

28

驱动路径(mm

0,7

0,8

0,8

1,2

1,5

1,5

1,7

1,9

2,2

2,2

2,2

2,2

3,0

3,0

CAD门户



1,5

2

4,5

10

15

三十

60

150

200

300

500

800

1500

2500

2D / 3D数据
