产品简介:
SL2安全型联轴器带夹紧套环用于直接驱动
立即咨询

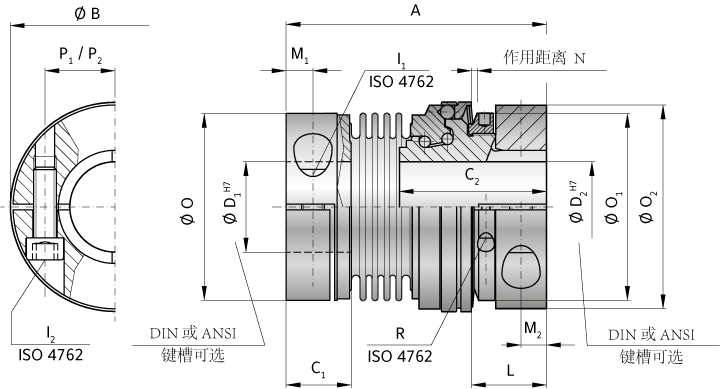

产品介绍
SL2系列 |
|
三十 |
60 |
150 |
300 |
|||||||||
调整范围*从 - 到(Nm) |
T KN |
|
|
|
|
|||||||||
总长(mm) |
一个 |
80 |
93 |
112 |
126 |
|||||||||
驱动环直径(mm) |
乙 |
63 |
74 |
92 |
118 |
|||||||||
轮毂长度(mm) |
C 1 / C 2 / |
21/45 |
53分之23 |
63分之28 |
34/72 |
|||||||||
孔直径从Ø到ØH7(mm) |
D 1 / D 2 |
12-32 / 12-30 |
16-35 / 16-35 |
19-42 / 19-48 |
22-60 / 22-60 |
|||||||||
ISO 4762螺丝(mm) |
我1 / I 2 |
M6 |
M8 |
M10 |
M12 |
|||||||||
拧紧扭矩(Nm) |
我1 / I 2 |
15 |
40 |
75 |
130 |
|||||||||
与驱动环边缘的距离(mm) |
大号 |
22 |
26 |
32 |
35 |
|||||||||
距离(mm) |
M 1 / M 2 |
7,5 / 7,5 |
9,5 / 9 |
11/11 |
13/12 |
|||||||||
驱动路径(mm) |
ñ |
1,3 |
1,5 |
1,8 |
2 |
|||||||||
夹紧轮毂Ø,(联轴器端)(mm) |
Ø |
55,5 |
66 |
82 |
110 |
|||||||||
调节螺母Ø(mm) |
O 1 |
55 |
66 |
82 |
100 |
|||||||||
夹紧环Ø,(扭矩限制器端)(mm) |
O 2 |
59 |
72 |
90 |
112 |
|||||||||
中心之间的距离, |
P 1 / P 2 |
20 / 21,5 |
23/25 |
27/33 |
39/41 |
|||||||||
调节螺母的夹紧螺钉 |
[R |
M3 |
M3 |
M3 |
M4 |
|||||||||
拧紧扭矩(Nm) |
[R |
2 |
2 |
2 |
4,5 |
|||||||||
约。重量(kg) |
0,4 |
0,7 |
1,2 |
2,8 |
||||||||||
约。D max的转动惯量 (10 -3 kgm 2) |
J ges |
0,2 |
0,8 |
1,4 |
6,2 |
|||||||||
扭转刚度(10 3 Nm / rad) |
31 |
72 |
141 |
157 |
||||||||||
横向±最大。(毫米) |
0,2 |
0,2 |
0,2 |
0,25 |
||||||||||
