安全型联轴器

安全型联轴器

产品简介:

SLN安全型联轴器带夹紧环连接用于间接驱动

立即咨询

产品介绍

§  结构:

·         带夹紧套环和一侧螺钉ISO4762。

·         刚性结构,紧凑设计下的零背隙安全部件。

§  温度范围:-30到+ 120°C

§  使用寿命:按照技术规范操作,安全型联轴器可持久耐用且无需维护

§  配合间隙:轴套连接0.01 - 0.05毫米。

§  功能系统:

·         W =角度同步啮合(标准)

·         d =多位置60°,可选择30,45或90°

§  设计/产品特点:

·         极轻结构

·         相较标准结构系列,重量减少高达60%的

·         扭矩提高50%

·         经过弹簧预应力的滚珠止动原理的证明,绝对无背隙

·         抗腐蚀

§  SLN型安全联轴器产品特点:

·         一体式轴承适用于齿式皮带轮或链轮

·         结构紧凑,设计简洁

·         安全型联轴器的扭矩无级可调

·         粘着力极强的卡箍连接

·         易于安装

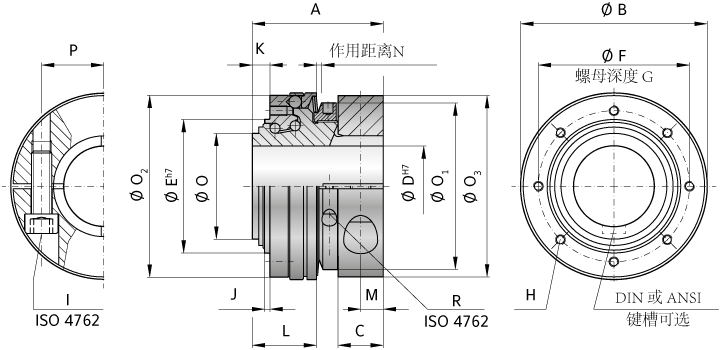

SLN系列



三十

60

150

300

调整范围* - 到(Nm

TKN

10-35

30-80

40-135

30-80

60-120

100-200

40-100

100-200

150-300

200-350

300-450

400-550

550-700

总长(mm

一个

45

53

63

72

驱动环Ømm

62

74

92

118

夹紧长度(mm

C

14

18

22

24

孔直径从ØØH7mm

d

12-30

16-35

19-42

22-60

孔径为DIN 6885,从ØØH7

d

12-25,4

16-32

19-37

22-54

导程直径h7mm

Ë

43

53

68

85

螺栓孔圆直径±0.2mm

F

48

60

75

95

螺纹深度+1mm

G

6

7

9

紧固螺纹

H

8xM4

8xM4

8xM5

8xM6

螺钉ISO 4762

一世

M6

M8

M10

M12

拧紧扭矩(Nm

一世

15

40

75

130

定心长度-0.2mm

Ĵ

2

2

3

3

距离(mm

ķ

6

7

9

9

与驱动环边缘的距离(mm

大号

23

26

32

36

距离(mm

中号

7,5

9

11

12

驱动距离(mm

ñ

1,3

1,5

1,8

2

Ø基本元素(mm

Ø

35

42

54

70

Ø调节螺母(mm

1

55

66

82

100

Ø法兰-0.2mm

3

58

72

87

110

Ø卡环(mm

P

59

72

90

114

中心距离(mm

[R

21,5

25

33

41

调节螺母的夹紧螺钉ISO 4762

[R

M3

M3

M3

M4

拧紧扭矩(Nm



2

2

2

4,5

约。重量(kg

0,3

0,5

0,8

1,5

约。D max的转动惯量(10-3 Kgm 2

Jges

0,15

0,3

1

3

CAD门户



三十

60

150

300

2D / 3D数据
