弹性联轴器

弹性联轴器

产品简介:

EK7弹性联轴器带锥形膨胀芯轴

立即咨询

产品介绍

§  结构:由两个具有高同心度的联轴器套筒组成。

·         一侧:带夹紧套环和侧面螺钉ISO4762

·         另一侧:膨胀芯轴带内锥和螺钉ISO4762推荐适用于膨胀芯轴的孔径公差为:H7的弹性环可选择三种不同结构。

§  温度范围:取决于所选用的梅花形弹性环。

§  扭转刚性:为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。

§  配合间隙:轴套连接0.01 - 0.05毫米。

§  材料:

·         夹紧套环:到450系列为高强度铝制,从800系列起为钢制

·         内锥+膨胀芯轴:钢制

·         弹性环:由精密模压,极其耐磨并且耐热稳定的塑料材质制成

§  转速:标准参见表格,根据不同的系列可达到4000转或22000转/分钟超过4000转/分钟时爪式联轴器必须使用精细动平衡(请注明)。

§  技术参数:

·         额定扭矩:2 - 2.150 Nm

·         转速可达22000转/分钟

§  EK7型弹性联轴器产品特点:

·         套环带轴向安装的膨胀芯轴

·         非常良好的夹紧力

·         非常好的同心度

·         构造精简

·         易于安装

·         轴向安装的轴头端

·         零背隙爪式联轴器

·         电绝缘

EK7系列



10

20

60

150

300

450

800

类型(弹性体插入物)

一个

 C

一个

 C

一个

C

一个

C

一个

C

一个

C

一个

C

一个

C

额定扭矩(Nm

KN

9

12

2

12,5

16

4

17

21

6

60

75

20

160

200

42

325

405

84

530

660

95

950

1100

240

最大。扭矩*Nm

Kmax

18

24

4

25

32

6

34

42

12

120

150

35

320

400

85

650

810

170

1060

1350

190

1900

2150

400

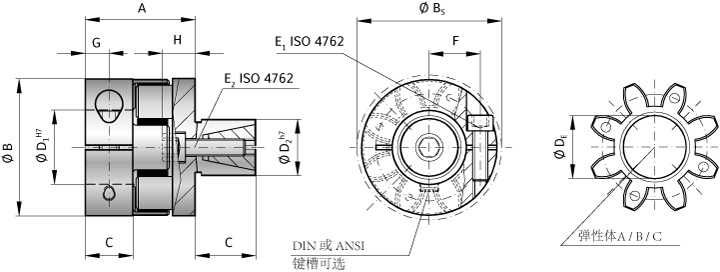

总长(mm

一个

22

28

40

46

51

68

76

94

外径(mm

25

32

42

56

66,5

82

102

136,5

外径螺钉头(mm

S.

25

32

44,5

57

68

85

105

139

适合长度(mm

1

8

10,3

17

20

21

31

34

46

适合长度(mm

2

12

20

25

27

32

45

55

60

内径可从ØØH7mm

1

4-12,7

5-16

8-25

12-32

19-36

20-45

28-60

35-80

内径可从ØØH7(英寸)

1

0.250“ -
0.500”

0.250“ -
0.625”

0.375“ -
0.875”

0.500“ -
1.250”

0.750“ -
1.375”

0.875“ -
1.750”

1.125“ -
2.250”

1.500“ -
3.125”

外径可从ØØh7mm

2

10-16

13-25

14-30

23-36

26-42

38-60

42-70

42-80

外径可从ØØh7(英寸)

2

0.437“ -
0.625”

0.625“ -
0.875”

0.625“ -
1.125”

1.000“ -
1.375”

1.125“ -
1.625”

1.500“ -
2.250”

1.750“ -
2.750”

1.750“ -
3.125”

内径(弹性体插件)(mm

E.

10,2

14,2

19,2

26,2

29,2

36,2

46,2

60,5

螺丝(ISO 4762 / 12.9

1

M3

M4

M5

M6

M8

M10

M12

M16

安装螺钉的紧固扭矩(Nm

1

2

4

8

15

35

70

120

290

螺丝(ISO 4762 / 12.9

2

M4

M5

M6

M8

M10

M12

M16

M16

安装螺钉的紧固扭矩(Nm

2

4

9

12

32

60

110

240

300

中心距离(mm

F

8

10,5

15,5

21

24

29

38

50,5

距离(mm

G

4

8,5

10

11

15

17,5

23

轮毂长度(mm

H

7

7

10

11

16

20

27

27

质量惯性矩1
10 -3  kgm 2

0002

0.003

0,01

0,04

0,08

0,3

0,66

8

质量惯性矩hubD 2
10 -3  kgm 2

0002

0,01

0,04

0,1

0,2

1

2,6

9

约。重量(kg

0,04

0,05

0,12

0,3

0,5

0,9

1,5

7,6

速度*1 / min

15.000

13.000

12.500

11.000

10.000

9.000

8.000

4.000

速度平衡(10 3  min -1

57

65

43

53

63

40

45

60

35

31

31

25

22

26

18

22

26

16

16

17

12

13

13

8

CAD门户



10

20

60

150

300

450

800

2D / 3D数据
