弹性联轴器

弹性联轴器

产品简介:

TX1塑料弹性联轴器

立即咨询

产品介绍

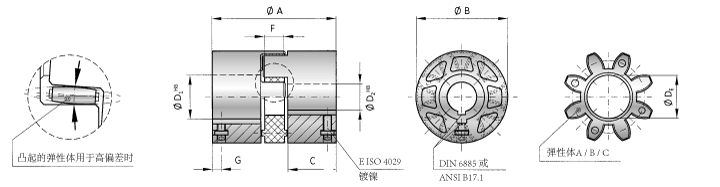

·         结构:两个带凹形爪,具有高同心度的联轴器套筒。配合间隙H8+键槽DIN6885+紧固螺钉DIN916。

·         温度范围:取决于选用的弹性环。在-20°到+100 °C注意工作温度因素!

·         扭转刚性:为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。

·         配合间隙:轴套连接最大0.1毫米。

·         材料:

·         联轴器套筒:刚性极强纤维增强高性能塑料

·         弹性环:精密模压,极耐磨损的塑料

·         转速:标准参见表格。

·         技术参数:额定扭矩:2 - 810 Nm

·         TX1型弹性联轴器产品特点:

·         经济适用

·         良好的同心度

·         缓冲减振

·         电绝缘

·         插入式联轴器

·         由于键槽连接,间隙很小

TX1系列



2

10

20

60

150

300

类型(弹性体插入物)

一个

C

一个

C

一个

C

一个

C

一个

C

一个

C

额定扭矩(Nm

KN

1

1,2

0,5

12,5

16

4

17

21

6

60

75

20

160

200

42

325

405

84

最大。扭矩(Nm

Kmax

2

2,4

1

25

32

6

34

42

12

120

150

35

320

400

85

650

810

170

总长(mm

一个

20

35

66

78

90

114

外径(mm

17

32

42

56

66,5

82

适合长度(mm

C

6,5

12

25

三十

35

45

内径范围H8mm

1/2

3-8

6-16

10-24

16-30

19-38

20-45

内径最大
(弹性体插件)(mm

E.

6,2

14,2

19,2

26,2

29,2

36,2

螺丝(ISO 4762 / 12.9

Ë

M3 *

M3

M4

M5

M6

M6

紧扭矩(Nm

Ë

0,8

0,8

1,5

3

6

6

宽弹性体插件(mm

F

9,5

12

14

15

18

距离(mm

G

3

3,5

4

6

7

7

每个枢纽的间隔时刻
10 -3  kgm 2

1 / J 2

0.00005

0,0014

0,01

0,03

0.067

0,18

约。重量(kg

0,02

0,03

0,08

0,18

0,27

0,51

速度(rpm

12.000

10.000

9.000

8.000

7.000

6.000

静态扭转刚度(Nm / rad

T.

50

115

17

260

600

90

1140

2500

520

3290

9750

1400

4970

10600

1130

12400

18000

1280

动态扭转刚度(Nm / rad

Tdyn

100

230

35

541

1650

224

2540

4440

876

7940

11900

1350

13400

29300

3590

23700

40400

6090

侧面(mm

最大。

0,08

0,06

0,1

0,2

0,17

0,2

0,2

0,2

0,22

0,22

0,22

0,25

0,25

0,25

0,28

0,28

0,28

0,3

角度(度)

最大。

1,2

1,5

1,5

1,5

1,5

1,5

轴向(mm

最大。

±1

±1

±1,5

±1,5

±2

±2

额定扭矩:2 - 810 Nm
