· 结构：
· 两个带凹形爪，具有高同心度的联轴器套筒。
· 弹性环可选择规格式样甲或B.
· 两个联轴器壳体紧密连接，使得铝制套筒同心运转得以优化。
· 温度范围：取决于所选用的梅花形弹性环。
· 扭转刚性：为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。
· 配合间隙：轴套连接0.01 - 0.05毫米。
· 材料：
· 联轴器套筒：到450系列为高强度铝制，800系列为钢制，从2500系列起为GGG 40
· 弹性环：由精密模压，极其耐磨并且耐热稳定的塑料材质制成
· 间隔套筒：高精密铝制管，钢制管和CFK管为可选部件。
· 转速：请在查询和订货时说明运行转速，以便确认其临界转速。
· 技术参数：额定扭矩：10 - 25000 Nm
· EZ2型连接轴的产品特点：
· 通过分离式夹紧套环可径向装配
· 标准长度可达4米
· 无需使用中间支承
· 锥形夹紧套环为可选部件
|

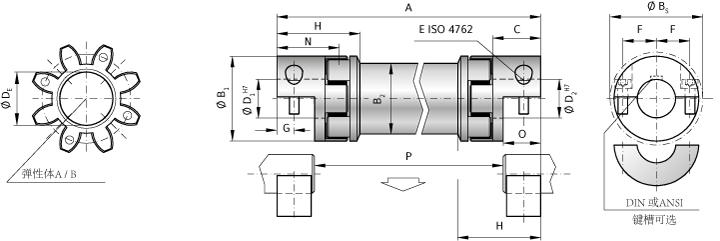

EZ2系列 |
|
五 |
10 |
20 |
60 |
150 |
300 |
450 |
800 |
2500 |
4500 |
9500 |
||||||||||||||||||||||
|
类型（弹性体插入物） |
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
额定扭矩（Nm） |
T KN |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||
|
最大。扭矩**（Nm） |
TKmax |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||
|
总长（mm） |
一个 |
75 - 3.000 |
95 - 4.000 |
130 - 4.000 |
175 - 4.000 |
200 - 4.000 |
245 - 4.000 |
280 - 4.000 |
320 - 4.000 |
460-4.000 |
580-4.000 |
710-4.000 |
||||||||||||||||||||||
|
夹紧轮毂外径（mm） |
B 1 |
25 |
32 |
42 |
56 |
66,5 |
82 |
102 |
136,5 |
160 |
225 |
290 |
||||||||||||||||||||||
|
管外径（mm） |
B 2 |
25 |
28 |
35 |
50 |
60 |
76 |
90 |
120 |
150 |
175 |
220 |
||||||||||||||||||||||
|
带 |
B S. |
25 |
32 |
44,5 |
57 |
68 |
85 |
105 |
139 |
155 |
190 |
243 |
||||||||||||||||||||||
|
适合长度（mm） |
C |
8 |
20 |
25 |
40 |
47 |
55 |
65 |
79 |
85 |
110 |
140 |
||||||||||||||||||||||
|
内径范围H7（mm） |
D 1/2 |
5-12,7 |
5-16 |
8-25 |
14-32 |
19-36 |
19-45 |
24-60 |
35-80 |
35-90 |
40-120 |
50-140 |
||||||||||||||||||||||
|
内径范围H7（英寸） |
D 1/2 |
0.200“ - |
0.250“ - |
0.375“ - |
0.625“ - |
0.750“ - |
0.750“ - |
1.000“ - |
1.500“ - |
1.500“ - |
1.580“ - |
2.000“ - |
||||||||||||||||||||||
|
夹紧螺钉（ISO 4762） |
? |
4xM3 |
4xM4 |
4xM5 |
4xM6 |
4xM8 |
4xM10 |
4xM12 |
4xM16 |
4xM16 |
8xM16 |
8xM24 |
||||||||||||||||||||||
|
|
? |
2 |
4 |
8 |
15 |
35 |
70 |
120 |
290 |
290 |
290 |
980 |
||||||||||||||||||||||
|
中心距离（mm） |
F |
8 |
10,5 |
15,5 |
21 |
24 |
29 |
38 |
50,5 |
57 |
72,5 |
90 |
||||||||||||||||||||||
|
距离（mm） |
G / G1 |
五 |
7,5 |
8,5 |
15 |
17,5 |
20 |
25 |
三十 |
36 |
24/56 |
74分之28 |
||||||||||||||||||||||
|
联轴器长度（mm） |
H |
25 |
34 |
46 |
63 |
73 |
84 |
97 |
125 |
147 |
186 |
233 |
||||||||||||||||||||||
|
每个联轴器毂的转动惯量（10 -3 kgm 2） |
J 1 / J 2 |
0.004 |
0,01 |
0,02 |
0,15 |
0,21 |
1.02 |
2,3 |
17 |
三十 |
140 |
450 |
||||||||||||||||||||||
|
每米管间距（10 -3 kgm 2） |
J 3 |
0.049 |
0075 |
0183 |
0,66 |
1,18 |
2,48 |
10,6 |
38 |
360 |
750 |
1800 |
||||||||||||||||||||||
|
|
CTdynE. |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||
|
|
C TZWR |
503 |
727 |
1770 |
6.440 |
11.500 |
24.000 |
73.000 |
389.000 |
950.000 |
2.200.000 |
5.500.000 |
||||||||||||||||||||||
|
中心距离（mm） |
? |
18 |
26 |
33 |
49 |
57 |
67 |
78 |
94 |
108 |
137 |
171 |
||||||||||||||||||||||
|
安装长度（mm） |
? |
11 |
16,6 |
18,6 |
32 |
37 |
42 |
52 |
62 |
67 |
84 |
105 |
||||||||||||||||||||||
|
CAD门户 |
|
五 |
10 |
20 |
60 |
150 |
300 |
450 |
800 |
2500 |
4500 |
9500 |
||||||||||||||||||||||
|
2D / 3D数据 |
|
