连接轴

连接轴

产品简介:

ZA连接轴带锥形插槽

立即咨询

产品介绍

§  结构:

·         使用带槽锥形夹紧套环和紧固不易松脱的六角螺栓ISO4017。

·         安装和拆卸连接轴时使用可移动式间隔套筒,无需移动已安装的传动或从动设备。

·         间隔套筒万向置于锥形夹紧套环内部。

§  温度范围:-30到+ 120°C

§  间隙:通过粘着力极强的卡箍连接,绝对无背隙。

§  使用寿命:按照技术规范操作,连接轴可持久耐用且无需维护。

§  配合间隙:轴套连接0.01 - 0.05毫米。

§  材料:

·         波纹管由高弹性不锈钢制成

·         间隔套筒:钢制,可选择:采用CFK构造夹紧套环:钢制。

§  技术参数:额定扭矩:1.500 - 4000 Nm,转速取决于A型总长度,请联系R + W公司。

§  ZA2型连接轴的产品特点:

·         安装和拆卸时无需移动已安装的传动或从动设备

·         标准长度可达3米,CFK套筒达8米

·         无需使用中间支承

·         具有错位补偿功能

·         零背隙,扭转刚性

·         间隔套筒可径向移除

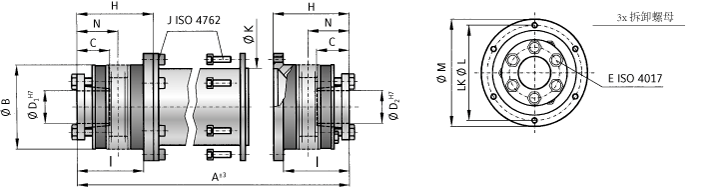

ZA系列



1500

400

额定扭矩(Nm

KN

1500

4000

总长度分钟。到最大 (毫米)

-2

280 - 3000

280 - 3000

外径(波纹管)(mm

157

200

适合长度(mm

C

61

80.5

内径可从ØØH7mm

1/2

35-70

40-100

内径可从ØØH7(英寸)

1/2

1.500“ -
2.750”

1.625“ -
3.875”

紧固螺钉6x ISO 4017

Ë

M12

M16

安装螺钉的紧固扭矩(Nm

Ë

70

120

波纹管长度(mm

H

98

103,5

距离(mm

一世

82

84

螺钉ISO 4762

Ĵ

10x M10

12x M12

装配螺钉的紧固扭矩(Nm

Ĵ

70

120

外径管截面(mm

ķ

150

160

螺栓孔圆Ømm

大号

168

193

外径法兰(mm

中号

184

213

轴平均值(mm

ñ

56

61

额定扭矩:1.500 - 4.000 Nm

选择总长度A后,请联系R + W以获得最大速度。
