§ 设计：
· 两个分离式夹紧套环和两个侧面螺钉。间隔套筒万向置于夹紧套环内部。
· 从-30到+ 100℃可良好操作运转。
§ 材料：
· 波纹管：由高弹性不锈钢制成
· 间隔套筒：CFK
· 套环：到60系列为铝制，从150系列起为钢制。
§ 玉米赤霉醇型连接轴的产品特点：
· 转动惯量小
· 用于桥接较大的轴距
· 标准长度可达6米
· 无需使用中间支承
· 适用于高转速
|

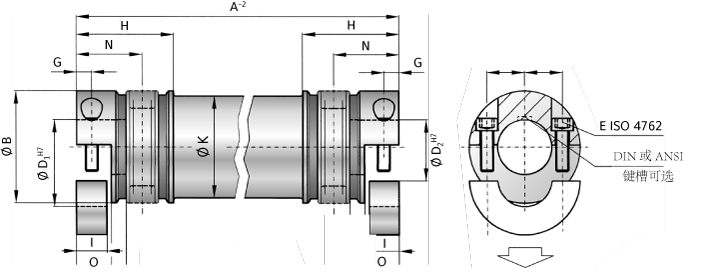

ZAL系列 |
|
10 |
三十 |
60 |
150 |
300 |
500 |
800 |
|
额定扭矩（Nm） |
T KN |
10 |
三十 |
60 |
150 |
300 |
500 |
800 |
|
总长度分钟。到最大 （毫米） |
A -2 |
100 - 6000 |
130 - 6000 |
160 - 6000 |
180 - 6000 |
240 - 6000 |
250 - 6000 |
250 - 6000 |
|
外径夹紧轮毂（mm） |
乙 |
40 |
55 |
66 |
81 |
110 |
123 |
133 |
|
适合长度（mm） |
C |
16 |
27 |
31 |
34,5 |
42 |
50 |
47 |
|
内径?至?H7（mm） |
D 1/2 |
5 - 20 |
10 - 28 |
12 - 32 |
19 - 42 |
30 - 60 |
35 - 60 |
40 - 72 |
|
最大。内径夹紧轮毂（mm） |
D 最大 |
24 |
三十 |
32 |
42 |
60 |
60 |
75 |
|
带键槽 - 最大?H7（mm） |
D 1/2 |
17 |
23 |
29 |
36 |
60 |
60 |
66 |
|
ISO 4762夹紧螺钉 |
? |
M4 |
M6 |
M8 |
M10 |
M12 |
M16 |
M16 |
|
拧紧扭矩（Nm） |
? |
五 |
15 |
40 |
70 |
130 |
200 |
250 |
|
中心距离（mm） |
F |
15 |
19 |
23 |
27 |
39 |
41 |
48 |
|
距离（mm） |
G |
五 |
7,5 |
9,5 |
12 |
14 |
17 |
19 |
|
波纹管长度（mm） |
H |
39,5 |
52 |
64 |
72 |
83 |
96 |
95 |
|
夹紧长度（mm） |
一世 |
10 |
15 |
19 |
22 |
28 |
33,5 |
37,5 |
|
外径管截面（mm） |
? |
35 |
50 |
60 |
75 |
100 |
110 |
120 |
|
长度（mm） |
? |
11,5 |
17 |
21 |
24 |
三十 |
35 |
40 |
|
轴平均值（mm） |
? |
25 |
34 |
41 |
47 |
56 |
66 |
65 |
|
CAD门户 |
|
10 |
三十 |
60 |
150 |
300 |
500 |
800 |
|
2D / 3D数据 |
|
