微型波纹管联轴器

微型波纹管联轴器

产品简介:

MK1微型波纹管联轴器带径向紧固螺钉

立即咨询

产品介绍

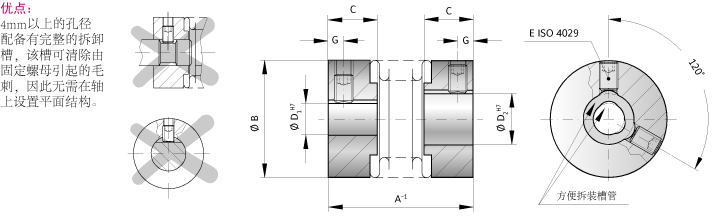

§  结构:套环带径向紧固螺钉DIN916和内置可拆槽管。

§  温度范围:-30到+ 120°C

§  间隙:轴套连接0.01 - 0.08毫米

§  使用寿命:按照技术规范操作,微型波纹管联轴器可持久耐用且无需维护

§  材料:

·         波纹管由高弹性不锈钢制成,0.5系列的金属波纹管是由炮铜制成

·         套环铝制

§  技术参数:

·         额定扭矩:0.05-10Nm

·         转速可达20000转/分钟。

·         > 20000转/分钟,使用动平衡时

·         轴径为1 - 28毫米

§  微型波纹管联轴器的特殊解决方案:如其他配合长度,键槽,特殊材料和波纹管可根据要求短时提供。

§  MK1型微型波纹管联轴器产品特点:

·         零背隙,扭转刚性

·         具有错位补偿功能

·         通过内置可拆槽管不会将轴挫为平面

·         经济型结构式样

·         转动惯量小

MK1系列



05

1

10

15

20

45

100

额定扭矩(Nm

KN

0,05

0,1

0,5

1,0

1,5

2,0

4,5

10

总长(mm

一个

14

20

20

23

26

22

25

28

24

29

26

31

35

37

45

43

53

外径(mm

6,5

10

15

15

19

25

32

40

适合长度(mm

C

4

6,5

6,5

7,5

11

13

15

内径可
ØØH7mm

1/2

1-3

1-5

3-9

3-9

3-12

3-16

6-22

6-28

内径可
ØØH7(英寸)

1/2

0.040“ -
0.110”

0.040“ -
0.187”

0.125“ -
0.313”

0.125“ -
0.313”

0.125“ -
0.437”

0.125“ -
0.625”

0.250“ -
0.750”

0.250“ -
1.000”

夹紧螺钉ISO 4029

Ë

1x M2

1x M2,5

1x M3

1x M3

2x M3

2x M4

2x M5

2x M6

装配螺钉的紧固扭矩(Nm

Ë

0,35

0,75

1,3

1,3

1,3

2,5

4

6

距离(mm

G

1,5

1,8

2

2

2

2,5

3,5

4

转动惯量(gcm 2

Ĵ

0,1

0,4

1,1

1,2

1,3

1,3

1,8

2

4,7

5,5

15

18

20

65

70

180

220

重量(g

1

6

6

7

8

12

14

22

24

26

54

58

106

114

扭转刚度(Nm / rad

T.

50

70

280

210

170

510

380

320

750

700

1200

1300

1200

7000

5000

9050

8800

轴向

最大。

0,4

0,4

0,4

0,5

0,6

0,4

0,5

0,6

0,5

0,7

0,5

0,6

0,7

0,7

1

1

1,2

横向http://www.rw-china.com/IMAGES/product/list2/lateral.gifmm

最大。

0,1

0,15

0,15

0,2

0,25

0,15

0,2

0,25

0,15

0,2

0,15

0,2

0,25

0,2

0,25

0,2

0,3

角度http://www.rw-china.com/IMAGES/product/list2/angular.gif(度)

最大。

1

1

1

1,5

2

1

1,5

2

1,5

1,5

1,5

2

1,5

2

1,5

2

CAD门户



05

1

10

15

20

45

100

2D / 3D数据
