微型波纹管联轴器

微型波纹管联轴器

产品简介:

MKS微型波纹管联轴器带锥形卡箍连接器

立即咨询

产品介绍

§

·         结构:套环配有锥形夹紧环和四个螺钉ISO4017

·         温度范围:-30到+ 110°C

·         间隙:轴套连接0.01 - 0.025毫米

·         使用寿命:按照技术规范操作,微型波纹管联轴器可持久耐用且无需维护

·         材料:

·         波纹管由高弹性不锈钢制成

·         圆锥形套环和夹紧环由高强度铝制成

·         技术参数:

·         额定扭矩:4,5 - 10 Nm

·         转速可达120000转/分钟。

·         平衡标准质量Q 2.5

·         微型波纹管联轴器的特殊解决方案:如其他配合长度,键槽,特殊材料和波纹管可根据要求短时提供。

·         MKS型微型波纹管联轴器产品特点:

·         超高转速

·         具有错位补偿功能

·         粘着力极强的自动定心锥形连接器

·         适用于高动态应用

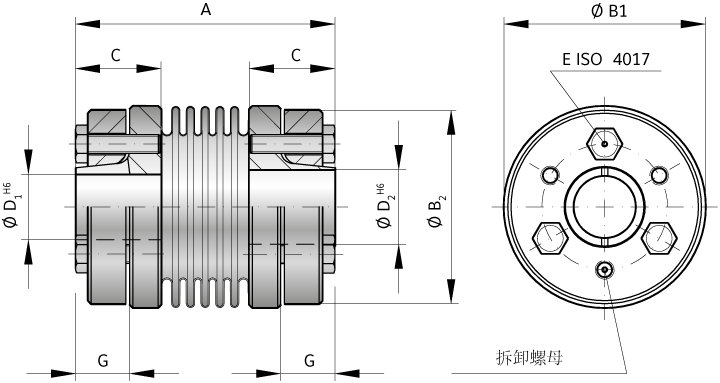

MKS系列



45

100

额定扭矩(Nm

KN

4,5

10

总长(mm

一个

42

48

外径(mm

1

32

40

轮毂直径(mm

2

三十

38

适合长度(mm

C

14

16

内径可
ØØH6mm

1/2

6-10

8-14

内径可
ØØH6(英寸)

1/2

0.250“ -
0.375”

0.325“ -
0.550”

紧固螺钉ISO 4017

Ë

3xM3

4xM3


紧固螺钉的紧固扭矩(Nm

Ë

1,3

1,3

距离(mm

G

8,5

9,5

转动惯量(gcm 2

ges

65

160

近似重量(g

51

75

扭转刚度(Nm / rad

T.

7000

9050

轴向

最大。

0,5

0,75

横向http://www.rw-china.com/IMAGES/product/list2/lateral.gifmm

最大。

0,1

0,05 *

0,1

0,05 *

角度http://www.rw-china.com/IMAGES/product/list2/angular.gif(度)

最大。

0,5

0,5

CAD门户



45

100

2D / 3D数据
