微型波纹管联轴器

微型波纹管联轴器

产品简介:

MKH微型波纹管联轴器带分离式夹紧套环

立即咨询

产品介绍

结构:
两个套环半部可向同一方向移动
带分离式夹紧套环和套环每侧有两个侧面螺钉ISO4762
温度范围:-30到+100° C
间隙:拥有粘着力极强的螺丝连接,绝对无背隙
使用寿命:按照技术规范操作,微型波纹管联轴器可持久耐用且无需维护
材料:波纹管由高弹性不锈钢制成
技术参数:
额定扭矩:0.05 - 10 Nm
转速可达10000转/分钟。
> 10000转/分钟时需使用精细动平衡
微型波纹管联轴器的特殊解决方案:如其他配合长度,键槽,特殊材料和波纹管可根据要求短时提供。
MKH型微型波纹管联轴器产品特点:
可径向装配
快速安装和拆卸
重量轻且转动惯量小
调整后无变化

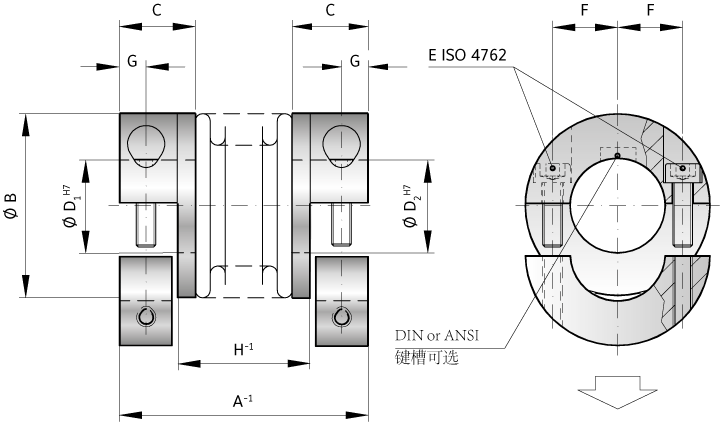

MKH SERIES



5

10

15

20

45

100

Rated torque (Nm)

TKN

0,5

1,0

1,5

2,0

4,5

10

Overall length (mm)

A

25

28

31

27

30

33

30

35

35

40

44

46

54

50

60

Outside diameter (mm)

B

15

15

19

25

32

40

Fit length (mm)

C

9

9

11

13

16

16

Inside diameter possible
from Ø to Ø H7 (mm)

D1/2

3-7

3-7

3-8

3-12,7

5-16

5-24

Inside diameter possible
from Ø to Ø H7 (inch)

D1/2

0.125"-
0.250"

0.125"-
0.250"

0.125"-
0.313"

0.125"-
0.500"

0.250"-
0.625"

0.250"-
0.875"

Fastening screw ISO 4762

E

M2

M2

M2,5

M3

M4

M4

Tightening torque of the
fastening screws (Nm)

E

0,43

0,43

0,85

2,3

4

4,5

Distance between centerlines (mm)

F

4,5

4,5

6

8

10

15

Distance (mm)

G

3

3

3,5

4

5

5

Distance (mm)

H-1

12

15

18

14

17

20

14,5

19,5

17

22

26

23,5

31,5

27,5

37,5

Moment of inertia (gcm2)

Jges

2,6

2,8

3

3

3,4

3,6

8,5

9,5

25

27

29

100

108

160

205

Weight (g)

9

9

10

11

22

24

36

38

40

74

78

120

130

Torsional stiffness (Nm/rad)

CT

280

210

170

510

380

320

750

700

1200

1300

1200

7000

5000

9050

8800

axial

max.

0,4

0,5

0,6

0,4

0,5

0,6

0,5

0,7

0,5

0,6

0,7

0,7

1

1

1,2

lateral http://www.rw-china.com/IMAGES/product/list2/lateral.gif (mm)

max.

0,15

0,2

0,25

0,15

0,2

0,25

0,15

0,2

0,15

0,2

0,25

0,2

0,25

0,2

0,3

angularhttp://www.rw-china.com/IMAGES/product/list2/angular.gif (degrees)

max.

1

1,5

2

1

1,5

2

1,5

1,5

1,5

2

1,5

2

1,5

2

CAD Portal



5

10

15

20

45

100

2D/3D Data

































订购示例 MKH
