微型波纹管联轴器

微型波纹管联轴器

产品简介:

MK6微型波纹管联轴器插入式带膨胀芯轴

立即咨询

产品介绍

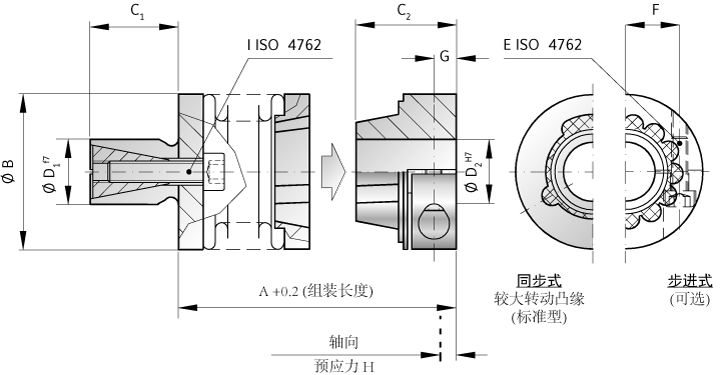

结构:
一侧膨胀芯轴带锥形夹紧元件
一侧带夹紧套环和零背隙的锥形插拔连接
温度范围:-30到+ 120°CC
间隙:轴套连接0.01 - 0.05毫米
使用寿命:按照技术规范操作,微型波纹管联轴器可持久耐用且无需维护
材料:
波纹管由高弹性不锈钢制成
夹紧套环和固定环:铝制
扩张轴套和锥形件(钢制)
技术参数:
额定扭矩:0.5 - 10 Nm
转速可达10000转/分钟。
> 10000转/分钟,按需求可达
轴径为3 - 20毫米
可根据客户要求提供轴头直径
MK6型微型波纹管联轴器产品特点:
零背隙,扭转刚性
具有错位补偿功能
易于安装和拆卸
绝电且隔热
自动调整
无磨损
转动惯量小


MK6系列



15

20

45

100

额定扭矩(Nm

KN

0,5

1,5

2,0

4,5

10

总长度(插入)(mm

一个

21

24

27

27

32

28

34

38

38

46

45

55

外径(mm

15

19

25

32

40

轴长(mm

1

10

12

12

15

20

适合长度(mm

2

12

14

16

20

21,5

标准轴Øf7mm

1

8-10

10-14

10-16

14-20

16-24

内径可从
Ø
ØH7mm

2

3-6,35

3-8

3-12,7

5-16

5-20

内径可从
Ø
ØH7(英寸)

2

0.125“ -
0.250”

0.125“ -
0.313”

0.125“ -
0.500”

0.250“ -
0.625”

0.250“ -
0.750”

紧固螺钉ISO 4762

Ë

M2

M2,5

M3

M4

M4


紧固螺钉的紧固扭矩(Nm

Ë

0,43

0,85

2,3

4

4,5

中心线之间的距离(mm

F

4,5

6

8

10

15

距离(mm

G

3

3,5

4

近似预拉伸(mm

H

0,4

0,5

0,5

0,7

1

紧固螺钉ISO 4762

一世

M3

M4

M4

M5

M6


紧固螺钉的紧固扭矩(Nm

一世

1,5

3

4

6,5

11

最大
预拉伸时的轴向恢复力(N

3

2

4

3

3

4

3

15

10

25

三十

转动惯量(gcm 2

ges

3,0

3,2

3,5

9,0

10

28

三十

33

110

120

220

230

扭转刚度(Nm / rad

T.

280

210

170

750

700

1200

1300

1200

7000

5000

9050

8800

横向

最大。

0,15

0,2

0,25

0,15

0,2

0,15

0,2

0,25

0,2

0,25

0,2

0,3

角度http://www.rw-china.com/IMAGES/product/list2/angular.gif(度)

最大。

1

1,5

2

1,5

1,5

1,5

2

1,5

2

1,5

2

CAD门户



15

20

45

100

2D / 3D数据
