弹性联轴器

弹性联轴器

产品简介:

EKH

立即咨询

产品介绍

·         结构:

·         两个夹紧套环半部可向同一方向移动。

·         带分离式夹紧套环和套环每侧有两个侧面螺钉ISO4762。

·         从4500系列起套环每侧有四个侧面螺钉。

·         温度范围:取决于所选用的梅花形弹性环。

·         扭转刚性:为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。

·         配合间隙:轴套连接0.01 - 0.05毫米

·         材料:

·         联轴器套筒:到450系列为高强度铝制,800系列为钢制,从2500系列起为GGG 40

·         弹性环:由精密模压,极其耐磨并且耐热稳定的塑料材质制成

·         转速:标准参见表格请于R + w ^公司协商提供平衡精度等级为G2.5的产品。

·         技术参数:额定扭矩:4 - 25000 Nm

·         EKH型弹性联轴器产品特点:

·         可径向装配

·         良好的同心度

·         缓冲减振

·         易于安装

·         电绝缘

·         零背隙弹性联轴器

·         插入式

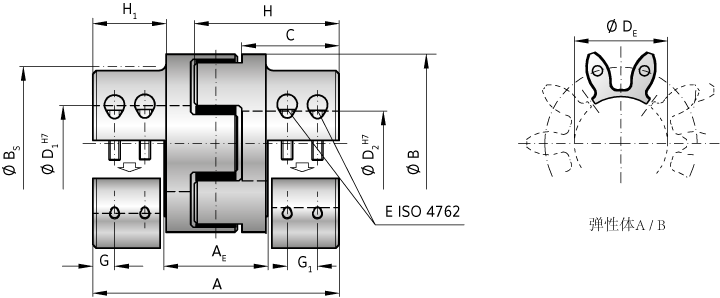

EKH系列



2500

4500

9500

类型(弹性体插入物)

一个

一个

一个

额定扭矩(Nm

KN

1.950

2.450

5.000

6.200

10.000

12.500

最大。扭矩*Nm

Kmax

3.900

4.900

10.000

12.400

20.000

25.000

总长(mm

一个

213

272

341

中心部分长度(mm

一个E.

78

104

131

外径(mm

160

225

290

带螺钉头的外径(mm

S.

155

190

243

安装长度(mm

C

85

110

140

内径范围H7mm

1/2

35-90

40-120

50-140

内径范围H7(英寸)

1/2

1.500“ -
3.500”

1.600“ -
4.700”

2.000“ -
5,500”

弹性体内径(mm

E.

79

113

145

夹紧螺钉(ISO 4762

Ë

8xM16

8xM20

8xM24

夹紧螺钉的拧紧扭矩(Nm

Ë

300

300

1100

中心距离(mm

F

57

72,5

90

距离(mm

G / G 1

36

24/56

74分之28

轮毂长度(mm

H / H 1

六十九分之一百二十

八十〇分之一百五十四

一百一十分之一百九十三

每个轮毂的惯性矩
10 -3  kgm 2

1 / J 2

40

147

480

约。重量(kg



12,5

25

53

速度标准(min -1



3.000

3.500

2.000

*速度平衡(10 3 min -1

10

8

6,5
