多膜片式联轴器

多膜片式联轴器

产品简介:

LP1

立即咨询

产品介绍

§  设计:

·         两个高精密制造的联轴器套筒通过衬套和高强度螺钉与摩擦片组相连接。

·         轴向固定紧固螺钉。从-30˚到+ 280℃,可良好操作运转。

§  材料:

·         摩擦片组:高弹性弹簧钢

·         套环:高强度钢制

§  LP1型多膜片式联轴器的产品特点:

·         极高的扭转刚性

·         单万向构造设计

·         免维护+持久耐用

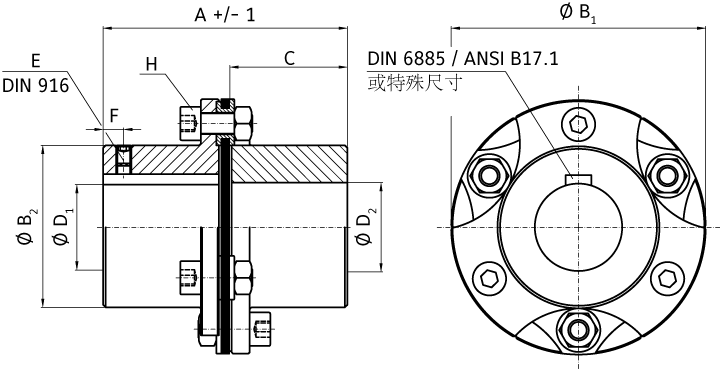

LP1系列



300

400

700

750

2000

2500

4000

5000

7000

8000

10000

12000

额定扭矩(Nm

TKN

350

400

700

750

2000

2500

4500

5000

7600

8000

10000

12000

最大。扭矩(Nm

TKN

700

800

1400

1500

4000

5000

9000

10000

15200

16000

20000

24000

总长(mm

一个

95

95

116

116

158

160

193

193

216

216

268

268

外径(mm

1

99

115

128

141

150

188

198

227

238

294

298

320

轮毂直径(mm

2

63

71

78

84

86

102

120

130

140

160

194

192

轮毂配合长度(mm

C

45

45

55

55

75

76

90

90

100

100

125

125

孔径可从ØØH7mm

D1/2

18-48

23-50

25-58

25-60

28-64

31-75

38-90

39-95

50-102

50-115

70-140

70-140

孔直径可从ØØH7(英寸)

D1/2

固定螺钉(DIN 916

Ë

M5

螺钉距离(mm

F

15

7

15

10

20

14

20

15

25

15

三十

20

装配螺钉(ISO 4762
螺母(DIN 934

H

M8

M8

M10

M10

M16

M16

M20

M20

M24

M24

M24

M24

拧紧扭矩(Nm

38

41

8,3

83

355

355

690

690

1200

1200

1200

1200

转动惯量(10 -3kgm 2

Jges

1,8

3,1

5,6

8,1

13,9

三十

52,2

90

127

278

412

534

材料

近似重量(kg

2

2,7

3,8

4,8

6,7

10,5

13,3

20

20,9

37

41,4

57,8

扭转刚度(10 3Nm / rad

T.

470

500

1200

1250

1500

1700

3600

4000

6000

6000

13300

14000

轴向±mm

0,5

0,6

0,75

0,8

1

1,1

1,25

1,25

1,25

1,25

1,5

1,5

角度±(度)

0,7

0,7

0,7

0,7

0,7

0,7

0,7

0,7

0,7

0,7

0,7

0,7

最高速度(1 / min

10000

10000

8000

8000

6000

6000

5000

5000

4500

4500

4000

4000

孔径范围Ømm

Ø18 - 30

Ø30,1 - 44

Ø444 - 65

Ø65,1 - 85

Ø85,1 - 110

Ø110,1 - 140

固定螺丝尺寸*

M5

M8

M10

M12

M16

M20

CAD门户



300

400

700

750

2000

2500

4000

5000

7000

8000

10000

12000

2D / 3D数据
