多膜片式联轴器

多膜片式联轴器

产品简介:

LPA

立即咨询

产品介绍

§

·         设计:

·         两个高精密制造的联轴器套筒和间隔套筒夹紧装置,通过衬套和高强度螺钉与摩擦片组相连接。

·         轴向固定紧固螺钉DIN916。

·         从-30˚到+ 280℃,可良好操作运转。

·         材料:套环和插件:高强度钢制

·         LPA型多膜片式联轴器的产品特点:

·         按照API610标准

·         双万向构造设计

·         无需移动设备即可径向安装。

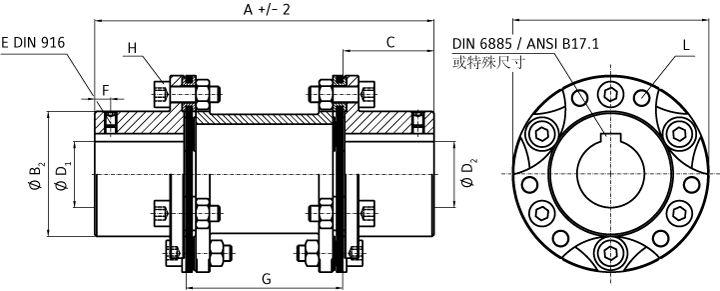

LPA系列



300

700

2000

4000

7000

10000

额定扭矩(Nm

KN

350

700

2000

4500

7600

10000

最大。扭矩(Nm

KN

700

1400

4000

9000

15200

20000

总长(mm

一个

190

230

250

290

330

400

360

430

380

450

500

550

外径(mm

1

104

130

160

202

248

298

轮毂直径(mm

2

63

78

86

120

140

194

轮毂配合长度(mm

C

45

55

75

90

100

125

孔径
可从ØØH7mm

1/2

18-48

25-58

28-64

38-90

50-102

70-140

孔直径
可从ØØH7(英寸)

1/2

0.750“ -
1.875”

1.000“ -
2.250”

1.125“ -
2.500”

1.500“ -
3.500”

2.000“ -
4.000”

2.8125“ -
5.500”

固定螺钉(DIN 916

Ë

见表

螺钉距离(mm

F

15

15

20

20

25

三十

距离(mm

G

100

140

140

180

180

250

180

250

180

250

250

300

装配螺钉(ISO 4762
螺母(DIN 934

H

M8

M10

M16

M20

M24

M24

拧紧扭矩(Nm

38

75

320

650

1000

1100

安全锁紧螺钉(DIN 916

大号

M6

M8

M10

M12

M16

M20

转动惯量(10 -3 kgm 2

ges

3

3,1

7,4

7,7

25

25,2

89,3

90,4

230

236

721

726

材料

近似重量(kg

3

4,7

11

20,7

35

68,8

扭转刚度(10 3 Nm / rad

T.

220

550

700

1700

2800

6200

轴向±mm

1

1,5

2

2,5

2,5

3

横向±mm

0,8

1

1

1,3

1,4

1,5

1,4

1,6

1,6

1,9

2,2

2,4

角度±(度)

1

1

1

1

1

1

最高速度(1 / min。)

10000

8000

6000

5000

4500

4000

孔径范围Ømm

Ø18 - 30

Ø30,1 - 44

Ø444 - 65

Ø65,1 - 85

Ø85,1 - 110

Ø110,1 - 140

固定螺丝尺寸*

M5

M8

M10

M12

M16

M20

CAD门户



300

700

2000

4000

7000

10000

2D / 3D数据
