§ 设计：
· 两个高精密制造的联轴器套筒和间隔套筒夹紧装置，通过衬套和高强度螺钉与摩擦片组相连接。
· 从-30?到+ 280℃，可良好操作运转。
§ 材料：套环和插件：高强度钢制
§ LP3型多膜片式联轴器的产品特点：
· 高扭转刚性
· 双万向构造设计
· 高夹紧力

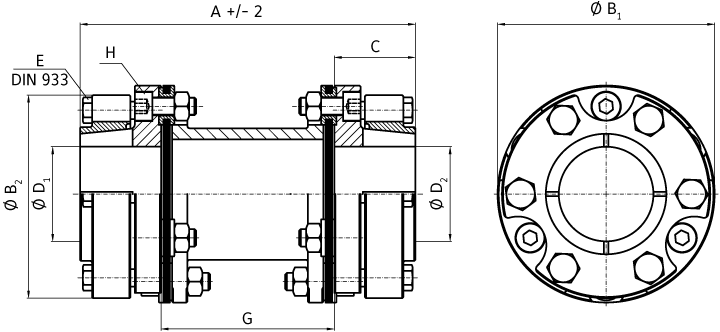

LP3系列
300
700
2000
4000
7000
10000
额定扭矩（Nm）
T KN
350
700
2000
4500
7600
10000
最大。扭矩（Nm）
T KN
700
1400
4000
9000
15200
20000
总长（mm）
一个
153
198
303
321
410
490
外径（mm）
B 1
99
128
150
198
238
298
轮毂直径（mm）
B 2
95
125
146
194
234
294
轮毂配合长度（mm）
C
37
51
71
92
120
135
孔径*
D 1/2
24-50
24-65
35-70
45-100
60-115
70-170
孔径*
D 1/2
1.0000“ -
1.1875“ -
1.4375“ -
2.0000“ -
2.3750“ -
2.8125“ -
夹紧螺钉（ISO 4017）
?
6xM8
6xM10
6xM12
6xM16
6xM20
6xM24
拧紧扭矩（Nm）
25
50
100
250
470
500
距离（mm）
G
79
96
161
137
170
220
装配螺钉（ISO 4762）
H
M8
M10
M16
M20
M24
M24
拧紧扭矩（Nm）
38
75
320
650
1000
1100
转动惯量（10 -3 kgm 2）
J ges
4,2
16,2
44,5
167
468
1280
材料
钢
钢
钢
钢
钢
钢
近似重量（kg）
3,2
7,3
14,8
31.4
59.3
98.4
扭转刚度（10 3 Nm / rad）
C T.
220
550
700
1700
2800
6200
轴向±（mm）
1
1,5
2
2,5
2,5
3
横向±（mm）
0,8
1
1,5
1,4
1,6
2,2
角度±（度）
1
1
1
1
1
1
最高速度（1 / min。）
10000
8000
6000
5000
4500
4000
CAD门户
300
700
2000
4000
7000
10000
2D / 3D数据
可从?到?H7（mm）
可从?到?H7（英寸）
1.9375”
2.5000”
2.7500”
3.8750”
4.5000”
6.6750”
螺母（DIN 934）
